Установка в VW CALIFORNIA усилителя для радиостанции Си-Би диапазона.
Все в мире циклично!
Когда-то давно, в середине 90-х, я был активным пользователем питерского Си-Би — диапазона и благодаря этому приобрел опыт радиосвязи и множество друзей. Базовые и автомобильные антенны, коэффициенты усиления, усилители, блоки питания, улучшение станции, борьба за децибеллы прибавки… Хорошее и интересное время было.
Спустя десяток лет даже наткнулся и прочитал в интернете историю про себя:
Гексоген
Группа: Пользователи Сообщений: 7 Регистрация: 15.1.2008 Пользователь №: 33
Со временем сотовая связь резко сократила количество пользователей гражданской радиосвязи. Я, как и многие другие, эволюционировал из Си-Би в диапазоны любительской радиосвязи, однако в 2010, исключительно из практических соображений — слушать дорожный канал, знать, где работают «машинки», получить помощь на дороге и др., вновь воткнул в машину Си-Бишку.
Спустя еще несколько лет, в Астане на 12 FM (27.105 МГц) основной сетки, появился репитер и вновь началось развитие Си-Би диапазона.
Вновь антенны, радиостанции, усилители…
Все в мире циклично!
Долгое вышло предисловие!)
Как опытный и практичный пользователь, я давно не гонюсь за навороченными станциями — меня вполне устраивают установленные в машинах универсальные Alan 42+ и они вполне справляются с возложенными на них задачами.
По антеннам — на одной машине стоит простенькая магнитка Hustler, а вот на VW California я установил врезную антенну Sirio Snake 27-black длиной 0.66 метра и до последнего времени меня устраивали 4 Вт в этой антенне. Однако со временем выяснилось, что с таким сочетанием, репитер я открывал не из любой точки города.

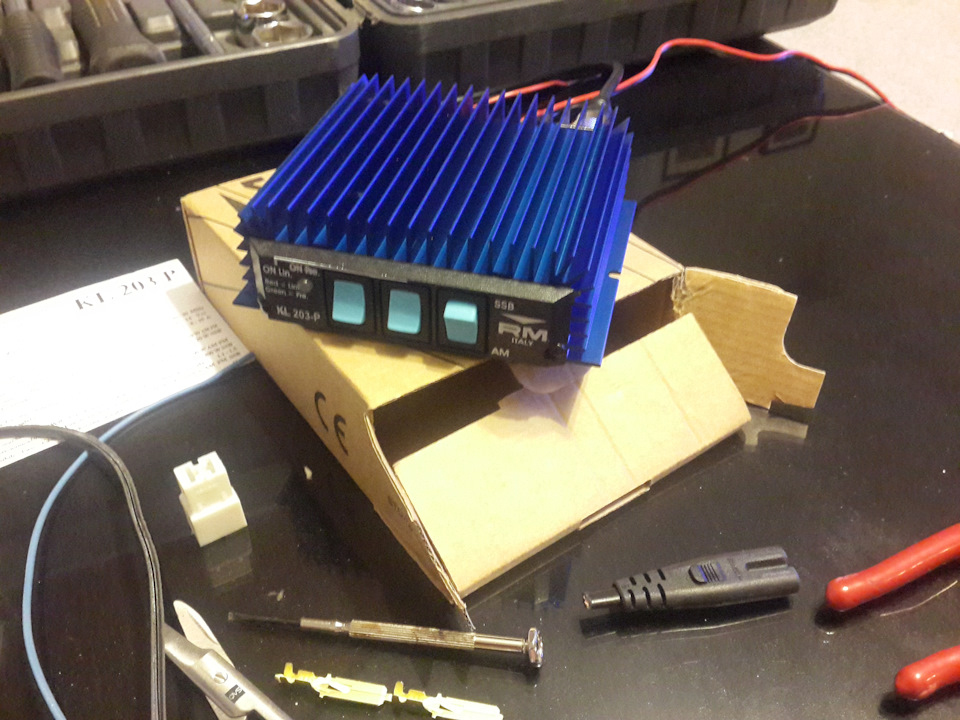

Ставить более длинную и эффективную антенну на высокий бус желания не было, потому решил воткнуть валявшийся без дела итальянский усилитель KL-203P со встроенным pre-amplifier.
Усилитель позиционируется как 100 Вт-ный, но он линейный, т.е. при подаче 4 Вт на входе, он должен выдавать около 40 Вт в антенну, а если дать ему на входе 10 Вт, то он выдаст паспортные 100 Вт. Мой же трансивер выдает как раз 4 Вт и это меня устраивало, т.к. установленая антенна Sirio Snake 27-black, в силу своей конструкции, как раз способна переварить максимальные для нее 40 Вт.
Для подключения к одному из аккумуляторов, расположеному под водительским сиденьем, пришлось купить разъем и нарастить кабель соответсвующего сечения.
Усилители для раций
Все решения из каталога надежны, качественно собраны, рассчитаны на долгую службу. Они защищены от перегрева и переполюсовки, предназначены для стационарного и мобильного применения. У каждого усилителя сигнала рации есть подробное описание, что облегчит подбор устройства.
Интернет-магазин Tehnoradio предлагает купить усилитель для рации – усилители сигнала (компенсаторы потерь) и антенны. Основная задача их использования – увеличение дальности действия трансивера и улучшение качества приема сигнала. Устройства незаменимы, когда стационарные и портативные рации плохо работают в черте города.
Особенности усилителей для рации из каталога Tehnoradio
Ассортимент нашего магазина представлен решениями итальянского производителя RM Costruzioni Elettroniche. Они предназначены для усиления CB (гражданского диапазона) частот. Используются совместно с трансиверами с входной мощностью не более 10 В – теми, что не требуют регистрации.
На заметку! Компенсаторы потерь «работают» только на передачу. Они увеличат радиус действия вашего прибора. Качество приема сигнала останется на том же уровне. В этой ситуации проблему решат антенные усилители рации.
При выборе согласующего устройства необходимо учитывать его параметры: допустимую мощность и ток потребления.
Сомневаетесь, подходит ли выбранный усилитель к вашей авторации? Позвоните нашим менеджерам и получите их консультацию.
Усилитель мощности для Си-Би радиостанции, особенности выбора.
Общее назначение усилителя радиосигнала заключается в том, чтобы увеличить мощность радиостанции, подводимую к внешней антенне, не внося при этом искажений в саму структуру сигнала.
При выборе усилителя и его эксплуатации следует обращать внимание на ряд нюансов:
1. Усилитель вносит изменения в характеристики комплекта вашей аппаратуры только при работе на передачу. Что с усилителем, что без него, принимать корреспондентов Вы будете, в целом, одинаково. Правда, производители часто встраивают в некоторые усилители схемы, усиливающие и принимаемый сигнал. (так называемые «предварительные усилители»). Но смысл этого не совсем понятен, ведь такой усилитель будет усиливать как полезный сигнал, так и помехи.
Дело в том, что чувствительность cb радиостанции 27 мгц ограничена не усилением, а уровнем шумов (как собственных, так и эфирных). Т.е. способностью выделять полезный сигнал на фоне помех. Не вдаваясь в сложные технические подробности, можно с уверенностью предположить, что если Ваша антенна в порядке, данная функция будет скорее вредить, чем помогать уверенному приёму, так как усиливаться будут в том числе и шумы. Практика это подтверждает.
2. Усилитель включается в разрыв антенного кабеля, т.е. между радиостанцией и внешней антенной и подключается толстыми проводами к мощному источнику питания. Обычно при установке усилителя в машину толстый провод тянут непосредственно от плюсовой клеммы аккумулятора, обязательно защитив его предохранителем возле самой клеммы. Минусовой провод выбирают такого же сечения и минимальной длины, его надо «посадить» на кузов и обеспечить хороший контакт.
Большое сечение проводов обусловлено тем, что усилитель потребляет при работе на передачу весьма приличный ток, и нужно обеспечить минимально возможную «просадку» напряжения в проводах питания. Короткий минусовой провод сводит к минимуму резонансные эффекты на рабочей частоте в цепях питания. По ряду причин следует очень внимательно следить за целостностью минусового шлейфа, так как его обрыв может в некоторых случаях привести к серьёзной поломке аппаратуры.
Описание некоторых моделей усилителей:
Оптимальный вариант для применения в машине. Выходная мощность свыше 150-ти Ватт. Отсутствие ненужных схемотехнических усложнений. Удобное управление. Одна из самых популярных моделей.
Оптимальный вариант для применения в машине. Выходная мощность свыше 150 Вт.
К сожалению присутствуют ненужные усложнения.
При покупке усилителя мощности для автомобильной рации помните о максимальной разрешенной мощности в используемом диапазоне частот!
Об усилителе.
Основной его задачей служит увеличение мощности сигнала, подаваемого на антенну. Заметим, что прибор этот запрещен к использованию, однако все его покупают, маскируют и вовсю используют при необходимости. Усилителей в продаже, как правило, не бывает, зато зачастую встречаются антенно-согласующие устройства, которые (о чудо!), выполняют как раз нужные нам функции.
Да, не вздумайте купить матчер, это как раз и есть антенно-согласующее устройство, но матчер при использовании рации в автомобиле не нужен. Основные отличия у усилителя есть параметр мощности, измеряемый в Ваттах, есть провода и выключатель питания, есть массивный корпус с оребрением.
Матчер стоит в разы дешевле, но питание к нему не подводится, он делается в хилом жестяном корпусе, и нужен, кстати, только тем маньякам, которые работают с рацией из квартиры, огромную самопальную антенну держат на крыше дома и потому не могут бегать туда-сюда для подстройки КСВ всякий раз, как изменятся погодные условия. В принципе, матчер можно использовать и в автомобиле, но в абсолютном большинстве случаев он там не нужен.
Да, мы об усилителях. Вещь эта действительно полезная, если вы планируете связываться на удалении 15 и больше километров друг от друга. Больше, чем на 35-40 км вы все равно связаться не сможете (Земля круглая), но иногда без усилителя просто невозможно связаться. Кстати, в Москве вы практически не поговорите со Службой Спасения без этого устройства, но, повторюсь, официально его можно использовать только для спасения жизни людей (в этом случае снимается ограничение на мощность сигнала).
И еще: если вы беседуете на очень коротких расстояниях (метров 50-100 и тем более, меньше), усилитель лучше выключить. Он будет ощутимо мешать.
Усилитель радиосигнала ч.2 «Тесты и отбор»
В тесте участвуют:
1. Майфун Пионер DEH-8400BT с антенной Алка вкрученной в штатное место.
2. Усилитель №1 «нонейм» (верхний) — цилиндрический — куплен за 420 руб.
3. Усилитель №2 «ANT-208» (нижний) — прямоугольный — куплен за 570 руб.
Сначала — тест на «ловлю» радиоканалов (мою рожу и цветы можно не комментировать))):
Тест на помехозащищенность от других источников и сравнение уровня сигнала «с усилителем» и «без усилителя»:
Мое мнение, основанное на конкретных полученных образцах:
Победитель, который будет подлежать установке на авто:
Усилитель №2 «ANT-208»
По поступающим просьбам разобрал коробочку. Склеена была неплохо, но поддалась вскрытию)))
Т.к. в электронике не силен — просто выкладываю фото:
Оторвать плату от основания побоялся, т.к. она надежно приклеена… так же экран сверху к плате мертво приделан…
Ну вообщем — чем мог)))
Т.ч. вы все сами видели и вам все решать самим…
