Установка ipad в автомобиль вместо магнитолы
Итак, продолжим. iPad mini вместо головного устройства
Давненько тут не был, много сделано, начнем по порядку=)

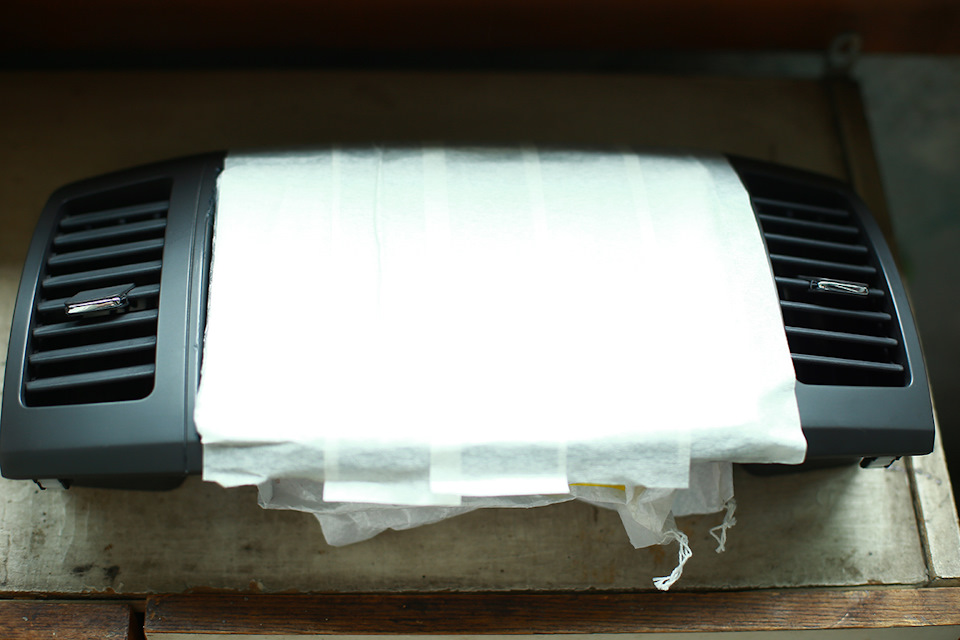

Для начала нам потребуется, собственно, сам iPad mini, панелька оригинал от фокуса неважно какая, эпоксидная смола и стекловолокно, чтобы сделать форму для самого айпада, очень много расписывать не буду, итак все понятно, изначально хотел взять скорлупу от родного чехла, но она, зараза, ничем не хочет клеиться к рамке, не знаю что там за материал, но очень вредный

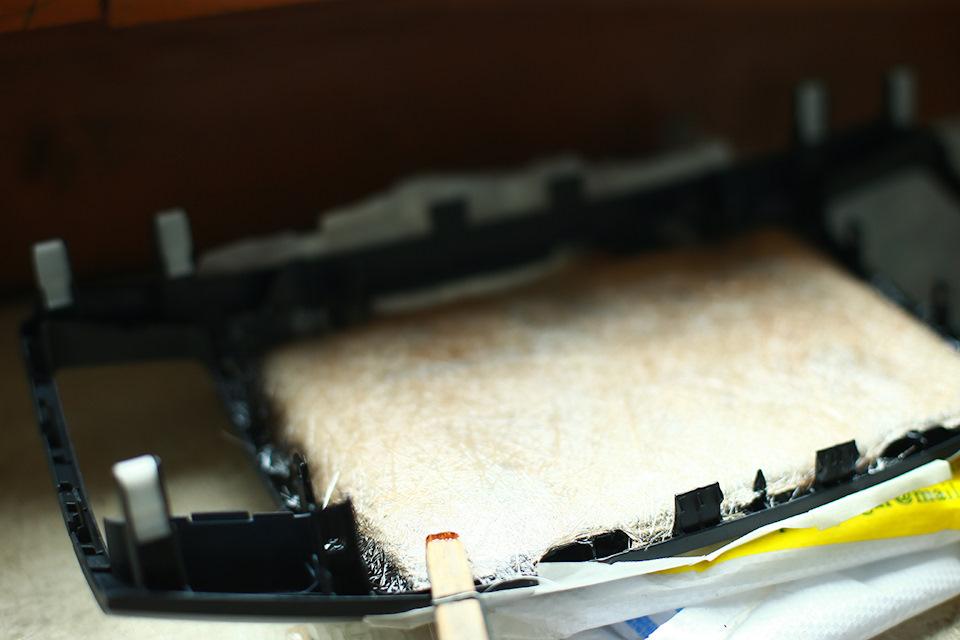

после того, как рамка высохла окончательно ее нужно приделать к рамке, рамку аккуратно пилим болгаркой и напильником, работа ювелирная, остаются считанные миллиметры. Потом при помощи шпатлевки со стеклом начинаем сращивать и, по мере высыхания, приводить в божеский вид, сразу делаем дырку под провод, который будет идти от магнитолы к планшету

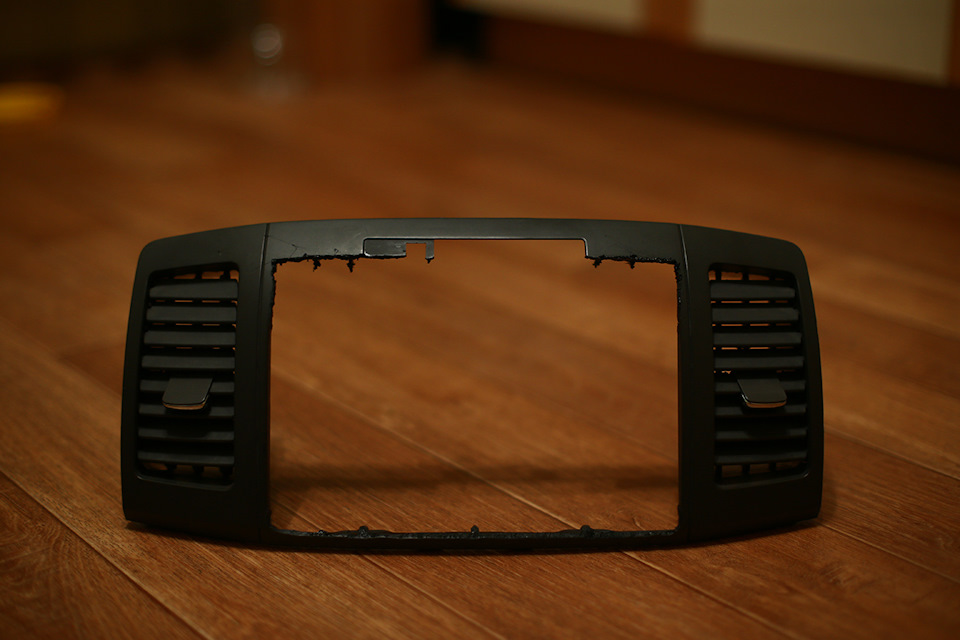

рамка практически готова, все подходит, теперь нужно придать ей товарный вид, благо на это давно освоили технологию аквапечати, решил делать близкое к заводскому дереву но на порядок темнее, также сразу были отделаны все остальные детали салона для того чтоб потом можно было вернуть первозданный вид, делалось все в тазике так как детали небольшие=)
в итоге первой была готова рамка под родную овальную магнитолу, сразу одел на место

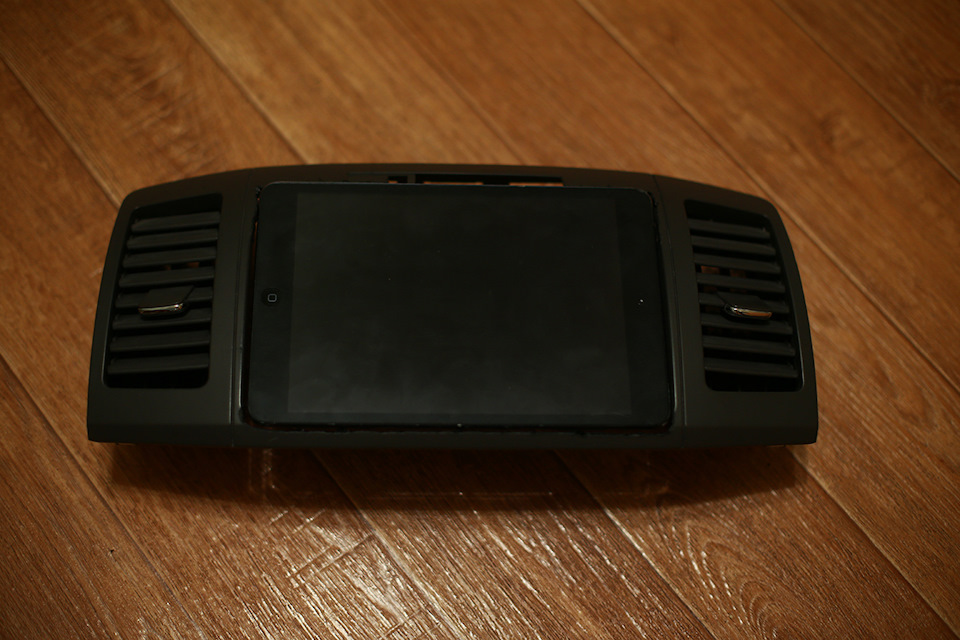

позже, уже дома примерил сам айпад в его новое законное место
конечно не терпится все собрать, но всему свое время, для начала нужно все подключить, проверить и только потом финишная прямая
в качестве головы имеем вот такую штуковину
переходник под антенну и адаптер чтоб подружить проводку машины с магнитолой были приобретены заранее
привел в порядок все провода в панели, был небольшой бардак после установки аккустики с кроссоверами, которые спрятаны за панелью, теперь все пропаял, проблем не будет
сейчас гоняю вот в таком виде, проверить чтоб все работало как надо, подсветка на магнитоле меняется на какую угодно, в глаза бросаться ничего не будет=)
Сейчас в процессе переделка родного джойстика под новую соньку, в дальнейшем панелька от магнитолы переедет вниз, где раньше был открывающийся ящичек — приходится жертвовать, звук очень радует после родной головы, ну а функционал айпада соединенного с музыкой в машине выше всех похвал, интересно сделана программа SONY APP REMOTE настройки прямо на экране планшета
Съемный ipad в авто
Доброго времени суток! Это будет большой пост и максимально подробный.
Сутьидея такова, захотел вместо 2din магнитолы экран побольше, а больше только планшет. Выбор был между планшетом на win10 либо ios. Выбор упал впользу второго и это ipad mini 64gb, каждому своё. При желании можно поставить более свежий ipad.
Вот тут есть о чём поспорить, кому то хватает просто планшета с переходником под rca и на динамики, меня планшет вместо головы не устраивает. Поэтому пришлось вместо своей старенькой пионер поискать бюджетный мафон с поддержкой iphone\ipad. Почему не просто через AUX, потому что эта поддержка даёт возможность управлять ipad с магнитолы+идёт заряд.
А теперь обо всём по порядку. Напишу список всего, что мне понадобилось во время процесса:
-ipad
-Магнитола с ipad/iphone
-Чебурашка(панель)
-Полиэфирная смола+стекломат (Продаётся как ремкомплект для бамперов)
— Эпоксидный клей
-Полиэфирная шпатлёвка
-Чёрная грунтовка в баллончике
-Глянцевый лак в баллончике
-Наждачка(шкурка) с зерном 100 180 220 320 400 500
-неодимовые магниты 4-5шт
-стретч-плёнка и сопутствующий инструмент типа термоклей, лобзик по металлу, шпательки, ножницЫ))
Итак начнём.
-Самое первое, главное и необходимое это нужно сделать слепок под ваш планшет.

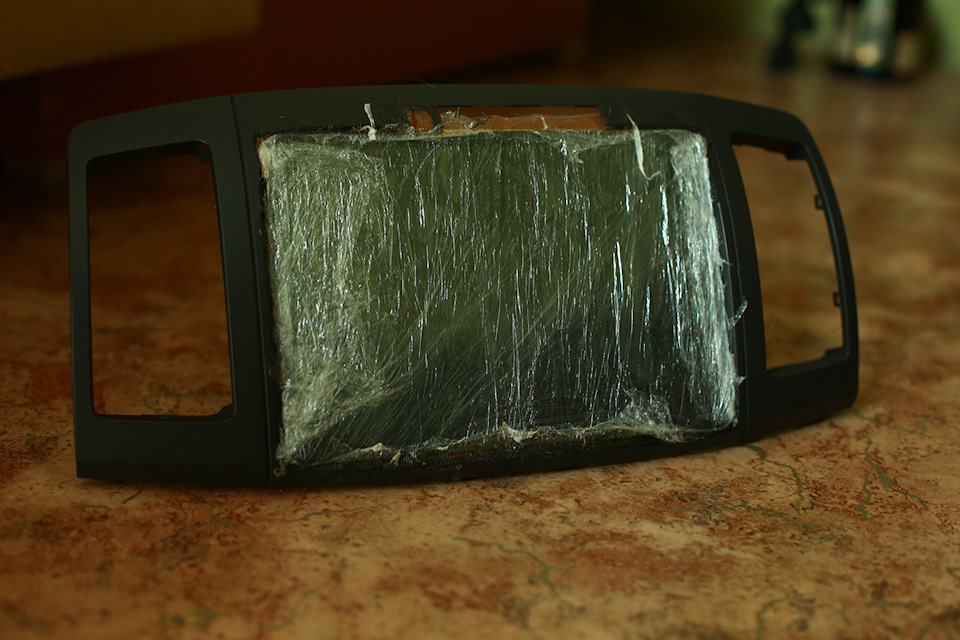

-Для этого оборачиваем наш айпад в стретч, чтобы не залить его смолой.
-Чтобы сделать выемку для удобства съема планшета, берём пластилин и заматываем его тоже в стретч, делаем нужной формы и прикладываем его к планшету как у меня на фото.
!ВОТ ТУТ ВАЖНО! Можно использовать полиэфирную смолу либо эпоксидную.
Полиэфирка:
+ очень хорошо пропитываем стекломат, который в комплекте.
+ быстро сохнет
2 часа при темп. 20 по цельсию.
— Очень токсична, готовьте респератор и перчатки.
— Имеет усадку после высыхания, что влияет на форму.
— Зависима от температуры и влажности окр.среды.(уменьшает время высыхания)
— Не удобно замешивать компонетны(смола+загуститель) 2к100
Загустителя необходимо 2-3% от объема смолы, на глаз сложно. Слишком много не нужно делать, т.к начнёт схватываться пока вы его наносите и будет плохо пропитывать стекломат.
Эпоксидка:
+ Не токсична
+ Почти не имеет усадки после высыхания
+ В комплекте обычно жидкий загуститель и удобная разметка на бутыльках даже на самом дешевом клее, разводить удобно.
— Почти не пропитывает стекломат, говорят можно использовать стеклоткань, плюс греть феном.
— Время высыхания 24ч при 20 по цельсию.
Попытавшись пропитать стекломат эпоксидкой, пошел открывать полиэфирку. Воняет жуть, без респиратора голова будет болеть 90%.

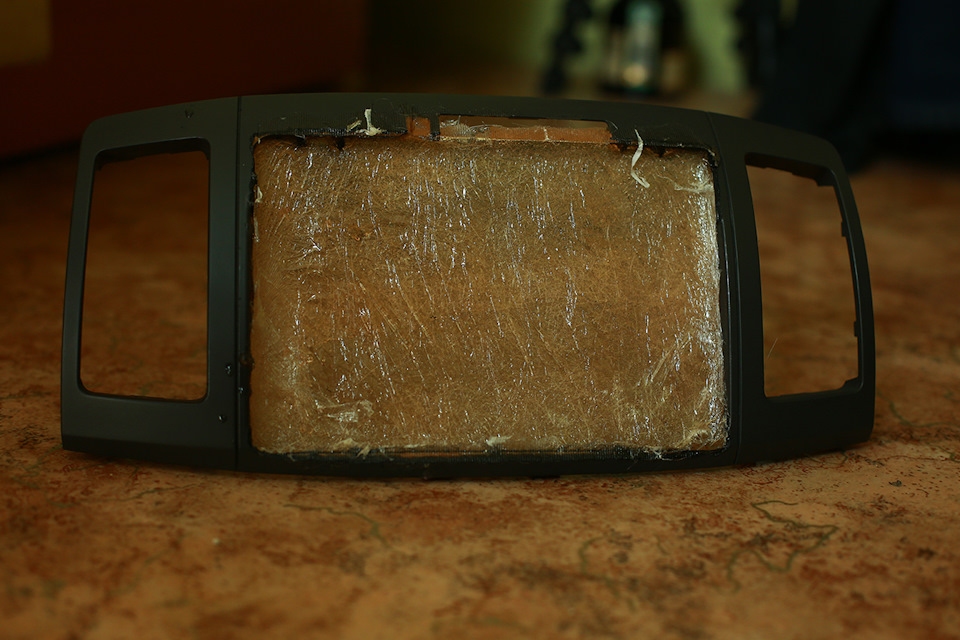

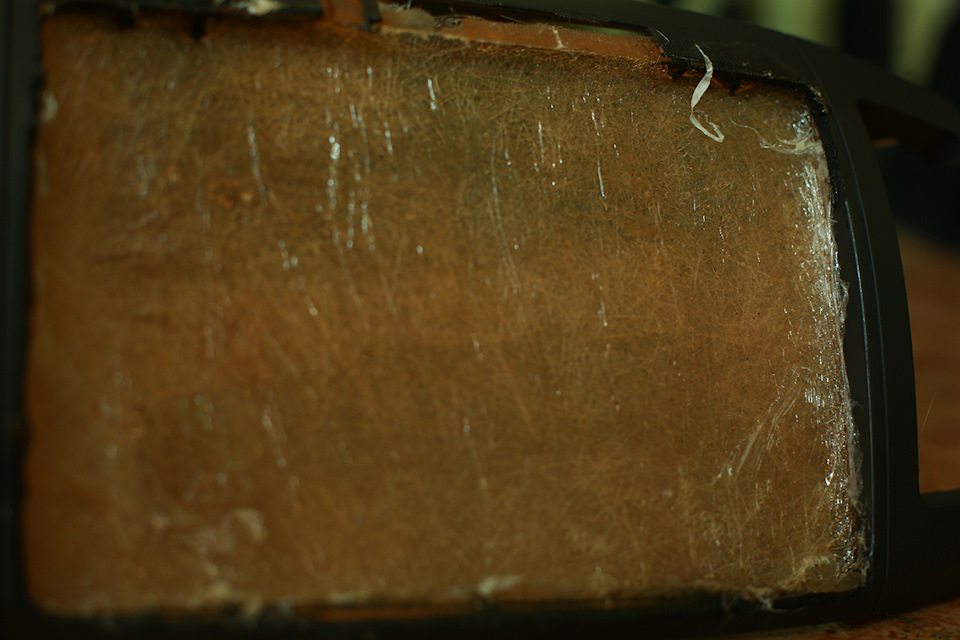

— Накладываем стекломат, пропитываем смолой придавая форму по планшету. Дальше берём второй слой и пропитываем. Я делал в 3 слоя, так более надёжно. Подождав несколько часов, моя форма почти не высохла и была очень липкой. Всё потому, что температура воздуха была в районе +13 и влажно. Соответственно время высыхания затянулось, оставил сохнуть до следующего дня. НО и на следующий день форма была ЛИПКОЙ, хотя вроде уже крепкой, даже планшет выковырял. То что она липкая, это нормально. Это свойство полиэфирной смолы, как пишут производители, это для лучше адгезии к последующим покрытиям. Убирается она растворителем либо крупной 100-180 наждачкой.
После того, как убрал весь липкий слой, подрезал лобзиком по металлу. Осталось много не ровностей от стретча, с внутренней стороны сделал еще слой стекломата и смолы. НО тут нужно смотреть по тому, как планшет сидит, если очень туго, но нужно быть аккуратным и выравнивать потом шпатлевкой.
Весь последующий процесс, это работа с наждачкой, подгоняешь-смотришь-подгоняешь. Всё делал 100й.
После этого начал шпатлевать полиэфирной шпатлевкой, воняет так же как и смола, и тоже токсична.
Шпатлевка на удивление сохнет быстрее смолы даже при +8. Примерно минут через 40 уже начинал тереть. и так до тех пор пока результат не будет радовать глаз. Если кто не знает, то у наждачки есть правило 100. Если нужно убрать царапины от предыдущей, то шаг зерна должен быть не более 100. Иными словами 100-180-200-320-400-500 и ваша форма готова к грунтованию)))
Следующим этапом был «ЧЕБУРАШКА». В некоторых других авто можно использовать рамку для 2din магнитол и резать ее. Прикинул-примерял-вырезал
На счёт НЕОДИМОВЫХ МАГНИТОВ. Чехлы айпада магнитные, поэтому во время процесса я залил несколько магнитов смолой. Остальные доклеил в процессе.
Посадил всё на термоклей, и посмотрел как будет примерно.
Далее сверлим\подрезаем отверстие под зарядник, всё вымеряем и заливаем клеем. Очень советую использовать оригинальный провод. Не повторяйте моих ошибок.аналог после всех процедур отказался заряжать планшет, пришлось всё вырвать и вклеивать оригинальный.
Дальше опять шпатлевка и шкурка и так по кругу))
Саму чебурашку тоже потёр шкуркой для лучшей адгезии к грунту и покрасил всё на 3 слоя.
После этого долго думал, в какой же цвет покрасить, чтобы не сильно выделялось всё это дело в салоне…Матовый классно, но маркий. Глянец вырвиглазно…Взял и просто грунт в 3 слоя покрыл глянцевым лаком, от эффекта даже АХНУЛ. Почти как родной пластик в полироли))
Правда пришлось магнитолу вниз переносить, но это час работы с подрезкой.
Кто-то делает вырез в рамке и прячет магнитолу за планшетом. В рейстайл чебурашке можно внизу спрятать мафон))
Вуаля, ipad со всеми его функциями стоит в авто и радует глаз. Прекрасно снимается и ставится.
Проблема на данный момент одна, это смола дала усадку и вокруг рамки отошла шпакля и ЛКП…Надо будет снять, подшпаклить и подкрасить, это не беда с набитой рукой!
Всем спасибо, надеюсь кому-то будет очень полезно! Задавайте вопросы, мог что-либо пропустить.
iPad вместо штатной магнитолы (установка, ч.1)
Все за и против, а так же другие рассуждения я уже описал в этой статье. Сейчас же начнем установку девайса.
Итак, по порядку, что зачем нужно и с какими проблемами пришлось столкнуться.
1. Планшет ОДНОЗНАЧНО съемный. Иногда есть необходимость взять его с собой (будь ты на природе или дома). Плюс, зимой лучше не держать его в холоде. Решается это просто — Планшет будет вставать в кород и защелкиваться на магнитах и креплении провода.
3. Далее делаем сам подиум. Тут тоже все оказалось не сложно, понадобится лишь пищевая пленка и ремкомплект для бампера (эпоксидная смола с затвердителем и стеклоткань). Берем планшет и на 5-10 слоев заворачиваем в пищевую пленку, чтобы на него не попала смола. Далее, устанавливаем планшет в то место, где он будет располагаться, закрепляем и фиксируем (я делал это прищепками). Еще раз проверяем чтобы все стояло точно так, как нам нужно и переходим к стеклоткани. Нарезаем ее мелкими кубиками (для заполнения изгибов и неровностей) и большими пластинками. Разводим затвердитель со смолой согласно инструкции и начинаем послойно наносить все это поверх пленки, в которую обернут планшет. Сначала наносим смолу, затем выкладываем первый слой стеклоткани, потом снова смолу и снова слой стеклоткани. Двух-трех слоев достаточно. Оставляем все это дело сохнуть на сутки.
P.S. оочень желательно заранее продумать то, как потом будет вытаскиваться планшет, например, пропуств под пленкой леску или еще что-то. Я этого не сделал, пришлось минут 10 отковыривать его пластмассовыми щипцами.
4. Собственно, достаем сам планшет. Я вытягивал его за ту же пленку, которой он был обмотан, поддевая пластиковыми щипцами. После, зачищаем стеклоткань на черновую, чтобы не царапала корпус планшета. Вырезаем отверстия для входа под зарядку LTE и аукс выход.
5. Итоговая примерка. Планшет уже в авто, далее по планам декорирование, шлифовка, грунтовка, покраска или оклейка панели и тп. Но это в ближайшие выходные.
Теперь самое главное — подводные камни, о которых я не подумал заранее.
Наверное, самый главный мой косяк в том, что я не продумал до конца подключение уже установленного iPad к магнитоле. Если делается съемный планшет — он может защелкиваться на провод зарядки, расположенный, у меня слева. Но при этом аукс выход идет справа. Защелкивать ipad на аукс тоже не выход, так как тогда придется его оставлять без зарядки. Благо решение всего этого не такое сложное — нужно просто поменять магнитолу на поддерживающую ipod и подключать к ней устройство через lte провод.
iPad вместо 2DIN магнитолы
Всем привет) Наконец то я забрал готовую рамку для iPad в свой Рио, вернее почти готовую, так как есть еще пару идей…
Как, из чего и какими трудами она изготавливалась, описывать не буду, это все сделает автор данного произведения Витя KALIGULA в своем блоге, за что ему огромнейшее спасибо!) Несколько фото процесса изготовления:
Итак, что мне понадобилось, чтобы вся эта система работала:
1. Магнитола Pioneer DEH-80PRS (14990 руб.) — Основа всего, именно магнитола отвечает за звук и за управление iPad, работу кнопок на руле и остального, практически топовая процессорная магнитола от Pioneer, для дальнейшего построения поканалки, взял именно ее даже не столько сколько из за процессора, сколько из за наличия сзади 2х портов USB и 2х тюльпанов на AUX + Bluetooth + идеальная работа с устройствами Apple, можно опять же купить что нибудь по проще, но связка таких разъемов на выходе есть только в ней. Знаю люди подключали iPad минуя магнитолу, используя AirPort напрямую к колонкам, но тогда я не представляю как связать между собой кнопки на руле с iPad-ом, что не очень удобно…
2. iPad Mini 3 128Gb Wi-Fi + Cellular (35990 руб.) — собственно виновник всех переделок, можно использовать любой миник любого поколения с любым объемом памяти, но так как я не люблю компромиссы, взял по максимуму. Имейте ввиду, что для корректной работы GPS Навигации, нужен миник ОБЯЗАТЕЛЬНО с 3G модулем, т.к. GPS стоит только в нем (мой предыдущий iPad Mini 2 Wi-Fi only отправился жене именно по этому 😉
3. ISO Переходник Carav 12-039 (450 руб.) — Обычный переходник Rio/Solaris для магнитолы, ДОПОЛНЕННЫЙ связкой USB+AUX, для работоспособности нижних портов в машине, чтобы не остаться без музыки если забыл/не взял с собой iPad
4. Универсальный обучаемый интерфейс Zexma MFD207UN-DIP (2500 руб.) — незаменимое средство дружбы резистивных кнопок на руле практически с любой магнитолой, т.к. звук и треки переключаются с магнитолы, подключаем согласно простой инструкции и радуемся =)
5. Кабель USB Lightning от Belkin (1000 руб.) — Можно использовать любой сертифицированный кабель, кроме стандартного белого от Apple, т.к. они очень быстро изнашиваются
6. Пара б/у рамок 1DIN от младших комплектаций RIO для экспериментов (2000 руб.)
7. И конечно же, прямые руки умного человека (чего в магазине не купишь), который может создать такую рамку =)
iPad вставляется справа как в салазки, в левой части выступает Lightning кабель, по которому передается звук, осуществляется управление громкостью и треками магнитолой и зарядка айпада.
Кнопка выключения остается справа, при желании можно выключить экран чтоб не мозолил глаза, например ночью) Снаружи рамка обтянута кожзамом, внутри китайская гавно-алькантара, чтоб не царапать iPad при установке, есть идея отдать рамку на растерзание в ателье, чтоб подобрали кожу как на козырьке, алькантару заменили на хорошую Итальянскую и сделали красивую строчку, тогда будет выглядеть все как родное и проект можно будет считать закрытым)
Теперь собственно для чего все это делалось, и почему просто не купить и не поставить что нибудь из 2DIN магнитол:
1. Экран: с дисплеем iPad мало что сравниться, никогда ни в одной магнитоле не будет такого шикарно экрана как у iPad, это просто не выгодно…
2. Тачскрин: опять же удобство использования, экран четко и быстро реагирует на жесты и нажатия, чего не скажешь об любых магнитолах, особенно о китайском 2х диновом шлаке…
3. Объем памяти: 128Gb хватит думаю любому меломану на его коллекцию + можно закачать кучу клипов и мультиков для детей)
4. Навигация: тут все просто, ставишь программу на свои вкус и цвет и пользуешься, опять же все обновляется автоматом благодаря эко-системе Apple
5. Эко-система Apple: сколько приложений и игр есть для iPad? Миллион? Пару миллионов? И все это в машине на расстоянии вытянутой руки. Не нравиться стандартное приложение Музыка? Качай что душе угодно из сотен плееров и пользуйся на здоровье) Тоже про видео и навигацию
6. Хочешь бортовой компьютер? OBD сканер отлично дружит с iPad + опять же разнообразный софт на выбор
7. Bluetooth: которого не было в моей комплектации, теперь можно звонить с телефона, или подключить iPad по Bluetooth и звонить по Face Time 😉
8. Apple придумала CarPlay, чтоб такие как я не мучились, но вот только самая дешевая 2DIN магнитола с поддержкой CarPlay стоит от 40К, что уже совсем не интересно, а с учетом того что iPad у меня и так был, моя задумка получилась намного дешевле и интересней, чем готовые варианты, при желании все это можно осуществить намного дешевле =)
Из минусов обнаружил пока только два:
1. При температуре от 30 и выше жары, вся эта связка очень сильно греется, в основном из за того, что Pioneer та еще печка и сам по себе раскаляется очень сильно, а айпад ко всему еще и мешает вентиляции, в пиковую жару езжу без него…
2. При подключенном айпаде не работает соответственно ИК пульт от Пионера, т.к. ИК приемник тупо закрыт))
Айпад в машину вместо магнитолы
Можно ли заряжать iPhone в автомобиле?
Автомобиль — самое популярное место для зарядки iPhone и других гаджетов после дома и работы. А для кого-то машина — и есть передвижной офис, так что у них телефон подключен к зарядке постоянно. Не говоря уже о том, что многие используют iPhone в качестве навигатора, и чтобы по окончанию поездки не обнаружить, что смартфон почти «сел», заряжают его в дороге. Однако вопрос о безопасности подобной зарядки открыт до сих пор. И правда, можно ли заряжать iPhone в автомобиле?
В современных автомобилях есть специальные ниши под зарядку телефона
Apple не выпускает автомобильные зарядки и не кладет их в комплект с iPhone. И многие покупают такие аксессуары самостоятельно. Точнее как покупают — заходят на AliExpress или другой подобный магазин, сортируют по цене, находят оптимальный, с их точки зрения, вариант за 100-300 рублей и заказывают его. В итоге получают не лучшим образом собранный аксессуар, но вроде работает, пусть и порт USB «кривоват», ну и ладно.
Можно ли заряжать iPhone в машине
Однако автомобильный прикуриватель и розетка в вашем доме — совсем не одно и то же. Первый гораздо сильнее подвержен скачкам напряжения. Поэтому хорошее зарядное устройство должно правильным образом преобразовывать и держать одно напряжение, чтобы защищать от перепадов ваш iPhone. Если речь идет о дешевой китайской зарядке, никаких предохранителей и средств защиты у нее нет — внутри просто плата, которая выступает банальным переходником между прикуривателем и iPhone. В Китае такие аксессуары штампуют пачками, и когда себестоимость одной зарядки меньше доллара, мало кто задумывается о безопасности.
Вот яркий пример. Слева — оригинал зарядного устройства для MacBook, справа — китайская копия. Делаем выводы
Конечно, ваш автомобиль или iPhone, скорее всего, не загорится при зарядке через прикуриватель, однако если с батареей телефона что-то не так (как, например, было с Galaxy Note 7), такой скачок напряжения может быть фатальным. Вот, например, что стало с машиной владельца такого смартфона, когда он заряжал его с помощью прикуривателя.
Автомобиль владельца Galaxy Note 7 после зарядки с помощью прикуривателя
Были и другие подобные случаи — так, в 2008 году владелица автомобиля в США лишилась своей машины из-за зарядки телефона с помощью переходника в прикуривателе. Тогда производитель заявил, что прикуриватель не предназначен для зарядки электронных устройств, и что следует использовать его «по назначению». Но прошло уже больше 10 лет, неужели даже теперь заряжать айфон в машине опасно?
Как заряжать iPhone в машине
В современных автомобилях, где есть USB-порты или возможность беспроводной зарядки, уже установлены необходимые предохранители, которые позволяют защитить от перепадов напряжения телефон во время зарядки. Вы можете смело подключать к ним свой айфон или другой гаджет и заряжать его. В то же время лучше избегать подключения к зарядке во время запуска двигателя. В этом случае напряжение скачет сильнее всего, поскольку аккумулятору автомобиля необходимо подать энергию для работы силового агрегата.
Мультимедийные системы современных автомобилей способны и зарядить ваш iPhone, и не угробить его аккумулятор. Другое дело — дешевые зарядки, которые вставляются в прикуриватель. Здесь лучше не стоит экономить, а купить себе один раз качественную зарядку, которая будет выдавать стабильное напряжение и соответствовать спецификациям заряжаемого устройства. Я пользовался автомобильными зарядками Momax, полет был нормальным. Они имеют защиту от перегрева, защиту от короткого замыкания и высокого напряжения. Такие зарядки целесообразно использовать в старых автомобилях, где нет специального USB-порта и продвинутой мультимедийной системы.
Один из вариантов зарядки с помощью прикуривателя
У очень старых машин зарядка телефона в дороге может даже разрядить аккумулятор. Обычно это не актуально для тех, кто владеет новыми автомобилями, у которых аккумуляторы в хорошем состоянии. Но если ваш автомобиль слишком старый, возможно, лучше отказаться от зарядки телефона в нем.
Подводя краткий итог — заряжать телефон в машине в многочасовых пробках или в дальней дороге можно и нужно. А если машина стоит на месте, то и почитать наш Telegram-чат можно. Кто-то заряжает iPhone от USB-порта магнитолы, кто-то от внешнего аккумулятора, а кто-то от специального зарядного устройства. У всех способов есть плюсы и минусы, но если вы хотите избежать возможных негативных последствий при зарядке айфона в машине, отключайте телефон от автомобиля при запуске двигателя и не пользуйтесь дешевыми зарядками, которые вставляются в прикуриватель.
Установка планшета вместо штатной магнитолы
Каждый автолюбитель мечтает не просто о хорошей аудио системе, а про многофункциональную мультимедийную систему, в которой бы присутствовали такие полезные опции как GPS, интернет, информативный бортовой компьютер с функцией диагностики автомобиля, а также, чтобы была возможность устанавливать необходимые для вас приложения. Такая акустика есть, но она стоит очень дорого и приобретение данной системы не каждому по карману. В этой статье я расскажу о более дешевом способе установки информационно развлекательной системы с использованием недорогого планшета под управлением android или ios.
Существует два способа подключения.
Для выполнения робот потребуются такие инструменты.
Оборудование:
Инструкция подключения планшета через усилитель
Для начала нужно извлечь штатную магнитолу (используйте руководство по ремонту к вашему автомобилю), затем подготовьте проводку для подключения усилка и планшета. Их можно подключить через проводку прикуривателя или магнитолы, но это будет не совсем правильно и может привести к короткому замыканию. Поэтому мы будем тянуть проводку для усилителя от аккумулятора. Важно: Обязательно на кабель, по которому будет проходить плюс, установите предохранитель, как можно ближе к батарее используя водонепроницаемый корпус для предохранителей.
Для проведения кабеля с моторного отделения необходимо сделать небольшое отверстие в стенке между салоном и моторным отделением если такое отверстие уже есть, им следует воспользоваться. В любом случае обязательно используйте резиновую муфту, чтобы предотвратить перетирание изоляции проводов об металл.
У меня в автомобиле было отверстие возле центрального тоннеля через него, и был протянут кабель к установленному под сидением усилителю.
От усилителя выводим два кабеля к аудио адаптеру.
Чтобы подключить планшет, необходимы стерео мини кабеля для RCA (не берите китайские за два рубля, от них очень зависит качество звука), также рекомендуется сделать экранировку аудио цеп
Затем найдите в блоке предохранителей свободный разъем, в который напряжение поступает только при повернутом ключе в замке зажигания (для этого воспользуйтесь подсказками на задней крышке блока предохранителей), чтобы не позволить планшету разрядить аккумулятор, когда вы не используете автомобиль. Плюс подключите через плавкий предохранитель, минус к массе, к этим проводам присоединяем 12В разъем мама (гнездо прикуривателя) их продают в магазинах радиодетали и на радио рынке, в который подсоединяется автомобильный адаптер зарядки, подключенный к планшету.
Установка планшета вместо магнитолы
Планшет устанавливается в штатное место магнитолы, возможно рамку придется немного подпилить по краям. Планшет крепится в нише на заранее подготовленные крепежи или фиксируется с помощью герметика или эпоксидного клея, после чего рамка устанавливается на свое место. Также можно прикрепить планшет поверх магнитолы с помощью чехла, док станции или специальных держателей.
Для экономии времени и средств подключаете планшет к усилителю только через аудио выход для наушников, при использовании других методов существенно ухудшается качество исходящего аудио сигнала, также возможно появление посторонних шумов вовремя переключения трансмиссии и при наборе скорости.
Полезные приложения
Как сделать автомагнитолу из планшета
24 сентября 2018.
Категория: Автотехника.
Владельцы практически любого автомобиля всегда остаются недовольны функционалом встроенной магнитолы. Это неудивительно, ведь чаще всего производитель ставит такие «магнитофоны» для галочки. По факту штатные устройства могут порадовать, разве что, способностью проигрывать MP3 файлы и возможностью послушать радио. При этом музыка работает то тише то хуже, а иногда магнитола и вовсе отключается.
Чтобы создать полноценный мультимедийный центр, слушать любимые треки, смотреть фильмы, пользоваться камерой заднего вида и навигатором, можно установить множество современных девайсов. Однако намного дешевле использовать обычный планшет 3-4 поколения. Его можно установить самостоятельно или озадачить сотрудников автосервиса.
Самый простой способ использования планшета
Чтобы не мудрить с подключением гаджета вместо заводской магнитолы, многие просто устанавливают устройство поверх нее. На рынке можно найти огромное количество держателей на присосках, которые позволяет легко произвести такой «тюнинг». Остается только подсоединить планшет к прикуривателю и наслаждаться современным девайсом.
Однако держатели – вещь ненадежная, так как планшет может легко отвалиться и разбиться при попадании авто на кочку. Поэтому многое решают установить его вместо магнитолы.
Заменяем планшетом магнитолу (с подключением дополнительного усилителя)
Прежде всего, нужно выбрать «правильный» гаджет. Нет смысла гнаться за слишком дорогостоящими изделиями. Однако планшет должен отвечать нескольким требованиям:
После этого можно переходить к непосредственной установке. Для того это потребуется подготовить:
После этого выполняем следующие манипуляции:
Полезно! Так как планшет большой, лучше всего поставить его как можно выше. Тогда не придется нагибаться, чтобы нажимать кнопки.
В теории все выглядит хорошо, но на практике, далеко не всегда удается так просто интегрировать планшет.
Какие проблемы могут возникнуть
Большинство машин оснащены цифровой CAN-шиной. Поэтому просто поставить планшет не всегда получается. Придется найти способ, как «подружить» гаджет со штатным усилителем. Самый простой вариант приобрести небольшой адаптер AZ-FM. Оно помогает «обмануть» штатную систему, которая начинает видеть планшет в качестве стандартной магнитолы.
Но, в этом случае будет недостаточно громкости. Тогда придется все равно ставить дополнительный «усилок». Проще всего использовать для этого любую старую магнитолу. Она подсоединяется к AUX, потом идет на AZ-FM и после этого к штатному усилителю. Но, это слишком длинная цепь. К тому же адаптер стоит не так дешево, порядка 900-1000 рублей.
Тогда можно купить в радиомагазине дополнительный усилитель. Он, безусловно, будет работать, но во время прослушивания музыки появится фон.
Поэтому проще всего разобрать AZ-FM и перепаять на нем сопротивление. Но фон может остаться. Можно попробовать выпаять из планшета провода, выводить массу в разные места. Но все равно дополнительный шум может оставаться, даже если подсоединиться напрямую к аккумулятору. Тогда покупаем фильтр (для автомагнитолы) и шумы исчезают.
Однако планшет, работающий на своем ОС, не станет самостоятельно интегрироваться с автомобильной системой. Поэтому нужно подумать о том, как его настроить.
Программируем планшет
Прежде всего, нужно сделать так, чтобы планет включался после зажигания. Для этого можно воспользоваться полезной утилитой microDroid. Однако в некоторых автомобилях «музыка» должна включаться через несколько секунд после включения двигателя. Поэтому можно воспользоваться более «навороченной» программой Tasker (правда утилита платная, обойдется в 100 рублей). Она позволяет произвести более тонкую настройку включения гаджета.
Также нужно продумать об организации медиа проигрывателя. Можно найти огромное количество скинов и подобрать наиболее удобный для себя. Но, как правило, автовладельцы отдают предпочтение утилитам Astro и Google Music. Второй вариант удобнее, но многие отмечают, что после очередного обновления, программу наделили слишком светлым интерфейсом, из-за чего плейлист и навигация в солнечный день видны намного хуже.
Кто-то для создания плейлистов использует всеми любимый WinAmp и потом закидывает треки на планшет. Однако в этом случае могут возникнуть проблемы с определением времени проигрывания музыки и русскоязычными названиями песен. К слову, такая же проблема нередко возникает и у Google Music. В этом случае можно воспользоваться программами Multi File Translator или TagScanner или аналогичными. Они автоматически переименуют треки, используя латиницу.
Помимо прослушивания музыки, могут возникнуть и другие проблемы. Например, нужно решить, как:
В этом случае оптимальными будут два решения:
Дополнительно можно установить утилиты для контроля систем автомобиля (например, можно вывести диагностику с ELM 327).
Как подключить планшет вместо 2 DIN магнитолы в автомобиль своими руками
Раньше, выбирая автомобиль, обращали внимание на наличие CD-плеера и навигатора. Но сейчас их вытеснили другие устройства. Теперь используют планшет вместо магнитолы.
Он применяется в различных целях. Устройством можно заменять другие менее функциональные, но более дорогие приборы. Это касается не только магнитолы, но и навигатора, мультимедийного центра. Его удобно использовать, достаточно только загрузить медиатеку.
Зачем это нужно
Не каждого автовладельца устраивают видео- и аудиосистемы в собственном транспортном средстве. Причем это касается большинства базовых комплектаций машин. Причин множество. Например, не подходят функционал и интерфейс у стандартных устройств, поэтому начали делать магнитолу из планшета.
Оборудование с широким функционалом стоит дорого. А если уже есть планшет, то остается только правильно его установить и наладить. Финансовые расходы понадобятся только в том случае, если аудиосистема в автомобиле встроенная.
Тогда потребуется приобрести усилитель.
Если же магнитола съемная, то ее применяют в этих целях. Она будет усиливать сигнал, к которому подключен планшет. К тому же последний можно использовать как головное устройство. Доработка потребует некоторых навыков, но монтаж несложный.
Преимущества и недостатки
Использование планшета для музыки взамен автомагнитолы имеет следующие преимущества:
Но нужно учитывать и недостатки применения планшета вместо магнитолы:
Поэтому перед доработкой нужно взвесить все плюсы и минусы.
Какой планшет выбрать
Выбирая планшет для авто, многим владельцам транспортных средств сложно определиться с устройством для мультимедиа и навигации. Готовые решения проблемы можно получить, опираясь на такие критерии:
Емкость аккумулятора, работа камер и прочие функции имеют вторичное значение, так что на них можно не обращать внимания, выбирая планшет, который будет использоваться в машине вместо магнитолы.
Можно поставить следующие планшеты в машину вместо магнитолы:
Это примеры качественных моделей, которые подойдут для работы в транспортном средстве.
Способы установки
Установить планшет в автомобиль можно такими методами:
Подключить планшет к автомагнитоле допускается исключительно в разъем 2 din. Понадобится прибор с диагональю 7-10 дюймов.
Пропорции длины и ширины — 16:9.
Отсюда следует, что установка планшета в автомобиль не всегда допустима.
Например, iPad не получится подключить в машине. Это связано с техническими характеристиками устройства. Кроме того, нужно задуматься о покупке усилителя, т. к. планшеты предназначаются для работы с наушниками. Каналов должно быть такое же количество, как и колонок.
Чтобы звучание было качественным, рекомендуется установить планшет, подсоединив к усилителю. Если нужно сэкономить, то можно подключить планшет к магнитоле. Используется та, что уже присутствует. Можно сделать магнитолу своеобразным усилителем.
Оставлять усилитель рекомендуется в багажном отделении, но можно и под креслами. После его установки нужно убрать магнитолу. Затем следует протянуть кабель от аккумулятора к усилителю. К прикуривателю либо магнитоле не стоит его подсоединять, иначе есть риск замыкания.
Требуется подключить кабель с плюсом через предохранитель с использованием специального фиксатора. Установка предохранителя осуществляется возле аккумулятора, так что он будет защищен. Чтобы продлить кабели дальше из пространства под капотом, нужно сделать в щитке отверстия. Используют уплотнители из резины.
Чтобы подсоединить динамики к усилителю, необходимы акустические кабели соответствующей длины. Когда устройство соединено с ними, приступают к подключению к планшету. Для этого применяют провод RCA. Чем дороже он будет, тем лучше звучание. Цепь аудиосигнала требуется экранировать, чтобы предотвратить дефекты звучания.
Установка планшета в авто осуществляется следующим образом:
Нужно проверить, как работает система, и можно приступать к настройке устройства под собственные предпочтения.
Вам также может понравиться
Как установить и подключить планшет в автомобиль вместо магнитолы своими руками
Уже давно прошли времена, когда автомобиль считался «продвинутым» при наличии в нём GPS-навигатора или магнитолы, способной проигрывать CD-диски. Нынешние автолюбители часто вообще избавляются от магнитол, заменяя их планшетами. Хорошо ли это? Вопрос интересный. Можно ли провести такую замену самостоятельно? Можно. О том, как это сделать своими руками, и пойдёт речь сегодня.
Зачем в машине устанавливать планшет вместо магнитолы
Способы установки в авто
Их два. Устройство ставят либо на специальный держатель (штатная магнитола при этом остаётся на месте), либо гаджет устанавливается вместо магнитолы, которая перед этим извлекается из своей ниши.
Стоит ли устанавливать с помощью держателей
В настоящее время в продаже имеется масса штативов, рассчитанных на ту или иную модель планшета. Все эти устройства снабжены присосками, и могут быть установлены практически в любой точке приборной панели. Всё, что нужно сделать автовладельцу — приобрести подходящий штатив и установить в него планшет. Однако этот способ крепления, при всей своей простоте, не отличается надёжностью. Именно по этой причине заострять на нём внимание мы не будем, а сосредоточимся на самом оптимальном и надёжном варианте: на установке гаджета вместо магнитолы.
Процесс установки планшета на место штатной автомагнитолы
Прежде всего следует сказать, что существует 2 способа такой установки: установка с подключением стороннего усилителя, или установка, при которой усилителем служит родная магнитола. Ниже будет описан первый вариант, как наиболее простой.
Перечислим, что для этого нужно.
Расходные материалы и инструменты
Процесс подключения планшета к автомобилю своими руками
Силовой кабель подключается к одной из клемм и обязательно должен быть снабжён предохранителем
Она помещается в отверстие для силового кабеля, чтобы его изоляция не перетёрлась
В настоящее время проще приобрести готовый адаптор, чем заниматься пайкой разъёмов
Она приклеивается эпоксидной смолой, минимум в 6 точках
Она окрашена, в центре видны отверстия для кабелей
Устройство удерживается на креплении из пластиковых уголков, держащихся на эпоксидной смоле
Важные моменты
Установка в машину магнитолы — процесс, индивидуальный для каждой машины, поэтому выписать какой-то универсальный рецепт в данном случае не представляется возможным. Однако пара общих рекомендаций всё же есть: устройство лучше ставить на место магнитолы, а не на штатив. И чем оно легче, тем лучше.
Установка планшета в автомобиль вместо магнитолы своими руками
Развитие электроники приводит к устареванию штатного оборудования, применяемого в транспортных средствах. Владелец автомобиля, установив планшет вместо магнитолы, получает мультимедийную систему с расширенными возможностями. Дополнительным преимуществом является возможность инсталляции дополнительных программ для просмотра видео или отслеживания положения автомобиля по карте местности.
Как установить
Для установки планшета используются 2 метода:
Выбор места и держателя
Многие владельцы устанавливают планшет вместо магнитолы поверх экрана головного устройства, смонтировав кронштейн на присосках к панели приборов. Для повышения надежности фиксации допускается установка переходного элемента на винтах, которые вкручиваются в пластиковые рамки. Перед прикручиванием следует демонтировать элементы, а затем убедиться в отсутствии электрической проводки или воздуховодов под местом расположения накладки. Кронштейн может фиксироваться и на решетке центрального дефлектора системы вентиляции и отопления.
Допускается закрепить планшет в автомобиле на нижней части лобового стекла или на потолочной консоли. Недостатком метода является снижение зоны обзора, поскольку планшетный компьютер перекрывает часть ветрового стекла. Если планшет предназначен для пассажиров, размещенных на заднем ряду сидений, то оборудование крепится ремешками на подголовнике водительского или пассажирского кресла. Существуют специальные готовые решения, позволяющие интегрировать экран планшета в корпус подголовника.
Инструменты и оборудование
Набор инструмента, необходимого при установке планшетного компьютера:
Комплект оборудования зависит от выбранного метода подсоединения. Если владелец сохраняет штатное головное устройство, то кроме самого планшета потребуется приобрести монтажную рамку, адаптер питания и комплект соединительных шнуров. Если планируется переделка панели приборов с удалением магнитолы, то дополнительно необходим усилительный блок с коммутационными кабелями и кронштейны для крепления узла в салоне автомобиля.
Монтаж усилителя
Место для монтажа автомобильного усилительного блока должно обеспечить вентиляцию устройства. Узел размещается под сидением пассажира, на удалении от вентиляционных каналов и штатной проводки.
Корпус изделия крепится при помощи кронштейнов, к разъемам прокладываются кабели от планшетного компьютера. Акустические выходы усилителя соединяются громкоговорителями специальными шнурами с металлическим экраном, предотвращающим искажение сигнала электромагнитными волнами.
Установка планшета пошагово
Алгоритм установки планшета в автомобиль:
Как подключить планшет к автомагнитоле
Для подключения планшета к головному устройству используются штатные порты. На части магнитол потребуется изготовление конвертирующих блоков, обеспечивающих передачу сигнала. Владелец выбирает способ коммутации по собственному усмотрению на основе анализа возможностей штатной магнитолы.
Дополнительный вход
Для соединения планшета и магнитолы используется разъем AUX, выполненный на корпусе головного устройства или вынесенный в отдельный блок на панели приборов. Коммутационный шнур устанавливается в разъемах, сигнал проходит через усилитель магнитолы, а затем транслируется через динамики. Громкость регулируется на компьютере или вращением регулятора, расположенного на передней части магнитофона (на части машин громкость настраивается кнопками, расположенными на рулевом колесе).
USB-порт
Для соединения устройств используется кабель, коммутируемый к разъемам USB. Пользователь может переключать композиции и регулировать звук через меню магнитолы. Разъем USB позволяет подавать питание, поэтому допускается удаление шнура, соединяющего планшет с электрической цепью автомобиля.
Bluetooth
Беспроводной способ передачи сигналов требует совместного сопряжения планшетного компьютера и магнитолы. Преимуществом метода является сокращение числа коммутационных кабелей и возможность управления списками воспроизведения через меню головного устройства. От планшета идет единственный шнур, предназначенный для питания оборудования.
Адаптер кассетной магнитолы
Устройство используется для подключения планшетного оборудования к магнитолам старого образца. Узел представляет собой блок с микропроцессором и портами USB или AUX. Внешнее оборудование подсоединяется к портам, электроника блока производит конвертацию сигнала, который передается на усилитель кассетного проигрывателя. Конструкция модуля зависит от производителя и особенностей кассетного магнитофона.
FM-передатчик
Подключить планшет к магнитоле в машине возможно через трансмиттер, устройство представляет собой малогабаритный транслятор радиосигнала с возможностью корректировки частоты. Изделие устанавливается в USB-разъем, расположенный в планшетном компьютере. Звуковой сигнал передается в эфир, радиоприемник штатной магнитолы настраивается на требуемую волну. Недостатком методики является низкое качество передаваемого сигнала из-за воздействия радиоэлектронных помех (от эфирных радиостанций, сотовых телефонов и компонентов электроники автомобиля).
