Установка камеры заднего вида в салоне автомобиля

Эконом вариант установки камеры заднего вида

Поставил таки камеру в выходной.

Купил тонкий двухжильный кабель 7 метров. Думал с запасом купил, оказалось впритык.
Ну и понеслось…

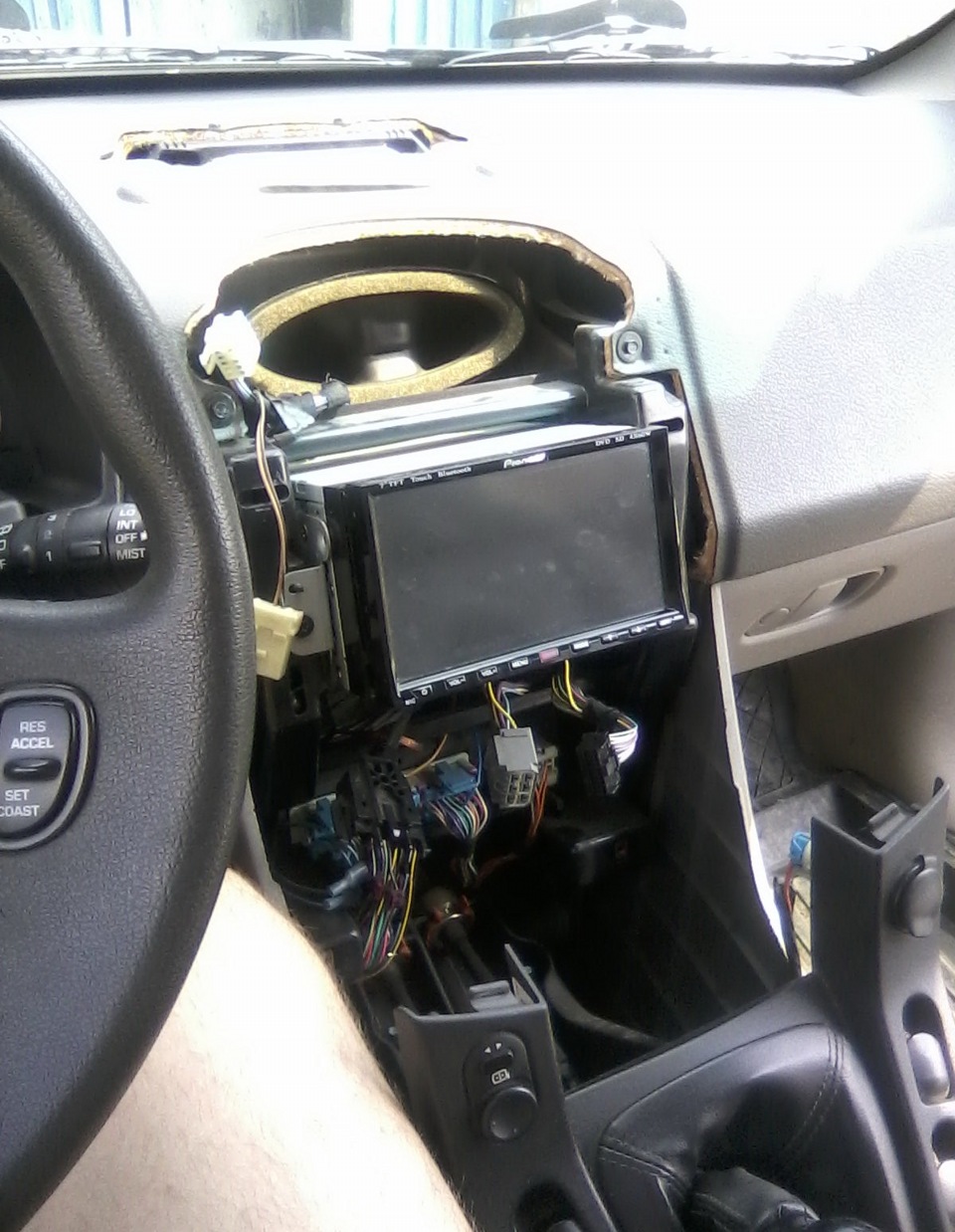

Разобрал торпеду (все на защелках). Отсоединил коннекторы от блока климата, аварийной кнопки, резистора регулировки освещения приборки. Выкинул торпеду на заднее сидение, чтоб не мешала.

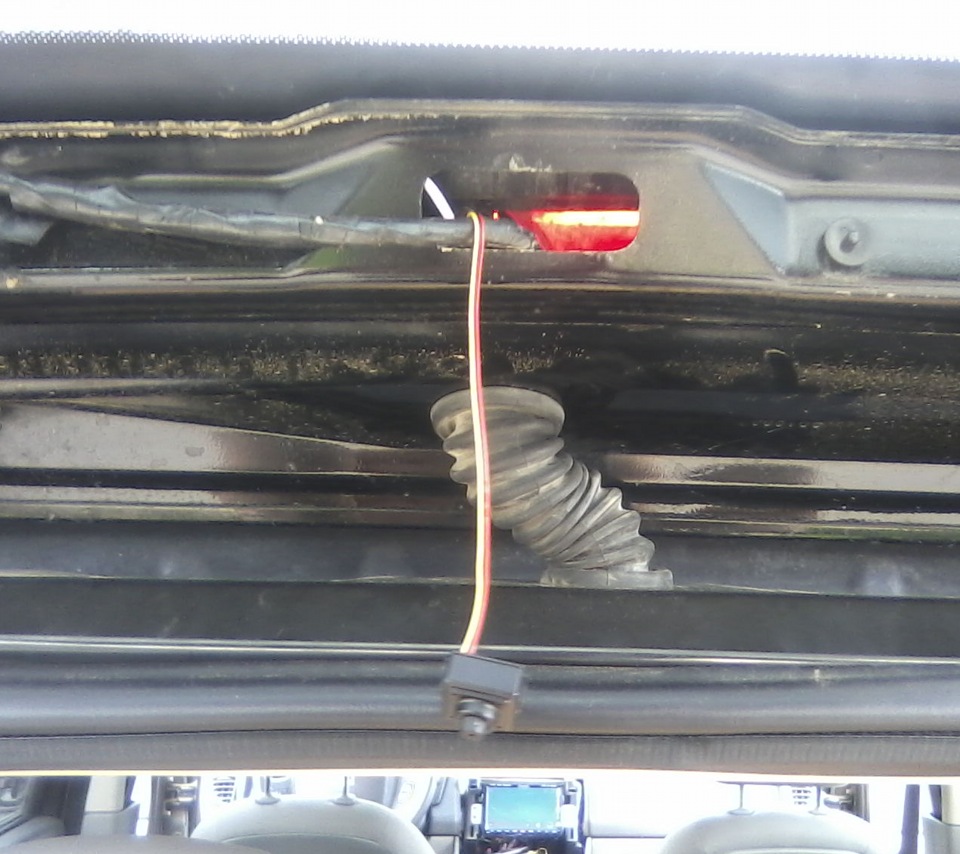

Далее пошел разбирать дверь багажника. Открутить нужно только два винта около ручки закрывания багажника. Все остальное так же на защелках, отрывается руками.

Заодно подрегулировал механизм открывания багажника, а то не с первого раза срабатывала ручка открвания.

В итоге схема подключения камеры (пробовал разные варианты) выглядит вот так:

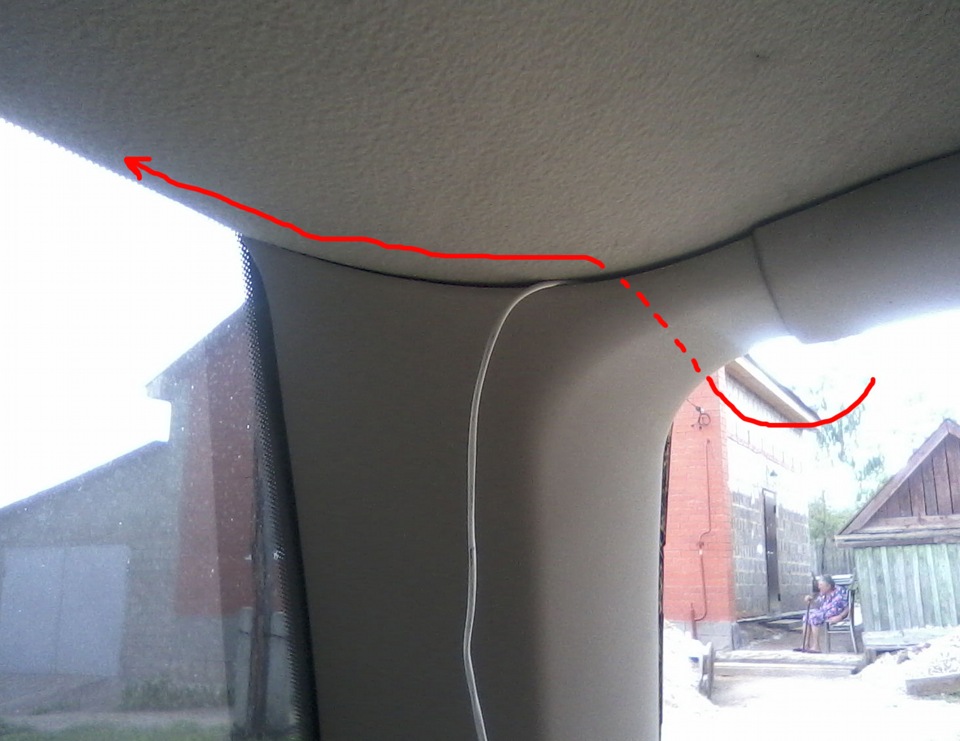

Так как весь салон разбирать неохота, пошел по пути наименьшего сопротивления. Пробросил провод под дверными уплотнителями и обшивкой салона. На скорость не влияет и снаружи не видно, что еще нужно?

Долго парился с тем, куда подцепить камеру на магнитолу. Выходов-входов целый пучек. Оказывается у меня на магнитоле спец вход для камеры имеется. Ну и нужно не забыть управляющий + от лампы з\х соединить с головой. Иначе при прослушивании музыки и включении задней передачи, камера автоматом включаться не будет.

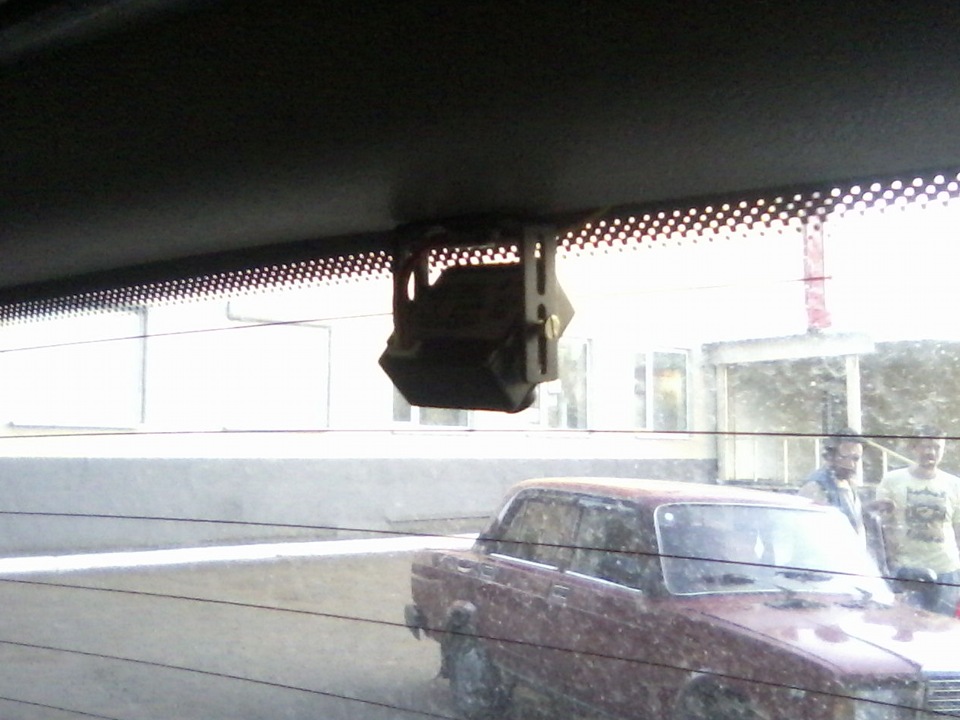

Вообщем результат меня устроил. Угол обзора небольшой, но хватает, чтобы охватить мертвую зону около бампера от стойки до стойки. Парковаться и сдавать задним ходом стало намного проще, сарай то всетаки не маленький :). Ну и протирать камеру не нужно, только включить дворник.
Единственный минус — ночью плохо видно. Как и предполагал, нужно впаивать ИК подсветку.Щас пока трогать не буду, уезжаю в отпуск. Как приеду прокачаю камеру, ик диоды уже найдены.

Расходы:

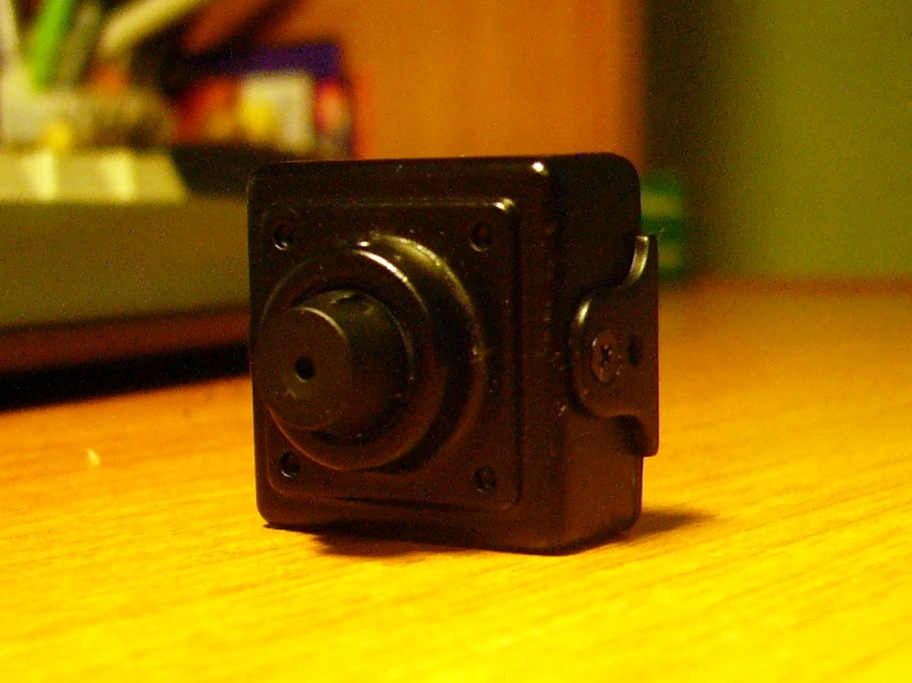

Ч\б камера от видео наблюдения — халява
провод (7 м) — 25р.
1 чемодан (для врезки на + провод) — 5р
Итого — 30р

Источник

Установка камеры заднего вида своими руками

Отличный способ облегчить движение задним ходом во время парковки — это установка камеры заднего вида. Это существенно облегчит процесс парковки новичкам, а также опытным в густонаселенных городах. Но, рекомендуется все же научиться без парктроника парковаться задним ходом. Вывод видео трансляции во время движения автомобиля задним ходом можно осуществить на зеркало заднего вида или на экран автомагнитолы, или на отдельный экран.

Виды камер заднего вида для автомобилей

Камеры можно подразделить на виды и типы по способу установки, по способу вывода на экран, по ценовой категории, по рейтингу и спросу.

Классификация камер по способу вывода на экран:

Классификация камер по рейтингу и спросу:

Приобрести камеру можно как отдельно, так и в комплекте со всем не обходимым (провода, разъемы, экран). Если взять отдельную камеру, придется ее выводить на экран магнитолы, если она поддерживает вывод видео изображений или еще докупить отдельный экран.

Монтаж камеры заднего вида

Камеры можно разделить также по месту установки. Некоторые камеры монтируются в бампер, некоторые над номером.

Существуют несколько мест установки камеры заднего вида:

Дополнительное оборудование для камеры заднего вида

В зависимости от места установки и погоды, камера может загрязняться очень быстро, что приводит к ее бесполезности. Грязь, лед быстро закрывают объектив камеры. Лишь некоторые машины имеют штатную функцию — омыватель камеры заднего вида.

Есть доп оборудование для камеры — это подсветка. Но, как показывает практика, что подсветка ослепляет и видео получается плохого качества.

Надо приучить себя парковаться правильно, потому что неправильно поставленный автомобиль может мешать другим и штрафы за неправильную парковку в 2018 составляют от 1500 до 5000 рублей.

Провода и разъемы

Во время монтажа все соединения должны быть хорошо заизолированы. Во избежание переломов в результате частых перегибов проводов, их следует обмотать тряпичной изолентой и привязать к штатным стяжкам, чтобы они не болтались. Внутри автомобиля, прокладывать провода можно и по дну, под порогами, и под обшивкой потолка.Если новичок может установить камеру заднего вида своими руками без особых трудностей, то с подключением нужно быть внимательным. Если это комплект из камеры и зеркала заднего вида, то да, там любой без проблем сможет подключить.

Для качественной передачи видео на экран нужно принять во внимание характеристики проводов:

Видео на монитор передается через RCA разъем (так называемые тюльпаны или колокольчики). Для некоторых вариантов подключения камеры заднего вида (КЗВ) из раъема RCA будет выходить провод возбуждения. Он нужен для качественного транслирования видео.

Провод возбуждения подает плюсовой ток на экран магнитолы и система автоматически начинает снимать видео. В некоторых мультимедийных системах провода возбуждения нет. Там камера автоматически включается по каналу видеосвязи.

Если такой функцией в магнитоле нет, то переключать на режим видеокамеры придется вручную.

Схемы подключения

Камеру можно подключить с помощью проводов, а также беспроводным способом. Для беспроводной передачи требуется спец модуль. Питание модуля соединяется с лампой движения задним ходом, дальше — с модуля питание идет к камере. А второй беспроводной модуль подсоединяется к питанию монитора. Этот способ не подходит для магнитол, у которых есть провод возбуждения.

Возможные неисправности после монтажа и подключения камеры

Бывает так, что после монтажа и подключения КЗВ, камера работает только при неработающем двигателе. В некоторых авто есть система контроля неисправности ламп. ШИМ-контроллер передает сигнал на элементы питания и вычисляет, какая лампочка перегорела. При наличии перегоревшей лампы в автомобиле, камера заднего вида будет работать с перебоями.

Чтобы избежать таких неполадок во время каждого перегорания какой-либо лампы, камера должна быть подсоединена к фонарю движения задним ходом через реле (реле-регулятор) с током от прикуривателя. В прикуривателе ток постоянный. Минус для камеры заднего хода надо подсоединить как можно подальше от массы фонаря заднего хода. А «+» от ламп заднего хода подается на обмотку реле.

Видео

Как правильно подключить камеру заднего хода.

В этом видео показывается самостоятельное подключение камеры. Камера была приобретена с Алиэкспресс.

Монтаж и подключение КЗВ.

Установка камеры заднего вида с зеркалом.

Источник

Куда и как можно установить камеру заднего вида на автомобиль самостоятельно

Для получения доступа необходимо демонтировать декоративные элементы в этой части машины. Пороги присоединяют при помощи пластиковых или металлических защелок. Для снятия достаточно потянуть накладки вверх. Силовой и видеокабель необходимо закрепить на основной магистрали при помощи изоленты или пластиковых стяжных хомутов.

Водителям известно, как трудно бывает отыскать удобное место для парковки автомобиля. Чтобы втиснуть машину, порой необходимо много маневрировать, в том числе задним ходом. Это не всегда удобно, так как видимость ограничена. Исправить ситуацию может специальное устройство. В статье разберем, куда лучше установить камеру заднего вида на автомобиль и как монтировать гаджет.

Что учитывают при выборе

Прежде чем определить, куда лучше установить камеру заднего вида на автомобиль, следует обратить внимание на технические характеристики и вариант исполнения корпуса.

Необходимо учитывать, что камера будет установлена снаружи автомобиля. Следует обратить внимание на категорию защиты устройства от попадания пыли и влаги. Оптимальной будет модель, где корпус соответствует классу IP65–67.

Угол обзора

Камеры заднего вида имеют в комплектации самые разные типы объективы, каждый дает определенный угол обзора, а также степень искажения пространства. К примеру, рыбий глаз фиксирует панораму на 175⁰–180⁰. Недостаток — сильная деформация картинки. Оптимальный вариант — объективы с углом обзора 140⁰-150⁰.

Светочувствительность

Влияет на возможность маневрирования в условиях слабой освещенности. Лучше выбирать устройство, чувствительность которого будет равна 0,01 люкс.

Матрица

На камеры устанавливают такие запчасти типа CMOS и CCD. Первые — более дешевые, но имеют слабое разрешение и плохую детализацию. Второй вид матриц позволяет различать мельчайшие элементы картинки.

Куда можно крепить

При выборе места для монтажа следует учитывать, что устройство должно охватывать максимальное пространство. К примеру, устанавливать камеру заднего вида на «Ладу Гранта» лучше всего в выштамповке над номерным знаком. Для автомобилей класса SUV подойдет крепление под спойлером или на кофре запасного колеса.

Способы подключения

Существует несколько основных вариантов:

В последнее время на отечественном рынке автотоваров появились зеркала заднего вида с интегрированным видеорегистратором и монитором. Такое устройство пришлось по душе многим владельцам, ведь совмещает в себе функции нескольких приспособлений.

Подключение дисплея к камере заднего вида

Можно самостоятельно подключить камеру заднего вида к зеркалу с монитором. Минус этой системы — небольшой экран, где плохо переданы детали.

Необходимые инструменты и материалы

Многие автовладельцы задумываются, как лучше установить камеру заднего вида на автомобиль, чтобы устройство работало исправно, а потраченные средства не прошли впустую. Можно доверить дело специалистам на СТО или произвести монтаж самостоятельно. Это не потребует применения специфического инструмента или наличия особых навыков.

Работы по установке камеры заднего вида лучше всего проводить, обладая большим количеством свободного времени, так как это небыстрая процедура. В необходимый список инструментов входят: набор отверток и гаечных ключей. В отдельных случаях используют дрель с комплектом сверл по металлу.

Подготовка места

Перед монтажом необходимо определить, где будет установлено устройство. Если возник вопрос, куда лучше поставить камеру заднего вида на автомобиль, то для легковых вариантов лучше всего выбирать зону над номером.

Некоторые камеры приспособлены для установки в посадочное гнездо фонаря освещения индивидуального регистрационного знака. На автомобили с внешним расположением запасного колеса лучше поставить камеру заднего вида на кофр или над стеклом. В этом случае дополнительная шина не будет мешать обзору.

Последовательность монтажа

Интернет изобилует видео, как самому установить камеру заднего вида на автомобиль. Важно действовать не спеша и поэтапно выполнять необходимые инструкции. Однако всегда поможет пример. Так, в статье мы расскажем о том, как поэтапно самому установить камеру заднего вида на крышку багажника.

После снятия обшивки необходимо закрепить камеру. При помощи дрели сверлят посадочное отверстие и фиксируют устройство. Лучше всего использовать шайбу-гровер для компенсации колебаний и вибрации, возникающих в процессе езды. После этого можно приступать к дальнейшему этапу монтажа.

Подключение

В качестве источника используют бортовую электрическую сеть. Для подачи энергоснабжения необходимо проложить питание фонаря заднего хода. Следует помнить, что черный проводок видеокамеры подключают к минусовому кабелю, а красные — к плюсовому. Для упрощения задачи эти части бортовой сети автомобиля и камеры окрашены в одинаковые цвета.

Видеопередающие и силовые провода необходимо прикрепить к основному жгуту кабелей при помощи изоленты или пластиковых стяжных хомутов. Все действия выполняют аккуратно и не спеша, если не хватает сноровки.

Работа в салоне

Наиболее простым и удобным способом проводки будет укладка по основному кабель-каналу бортовой сети, который расположен в порогах салона — с водительской или пассажирской стороны.

Для получения доступа необходимо демонтировать декоративные элементы в этой части машины. Пороги присоединяют при помощи пластиковых или металлических защелок. Для снятия достаточно потянуть накладки вверх. Силовой и видеокабель необходимо закрепить на основной магистрали при помощи изоленты или пластиковых стяжных хомутов.

Электроника камеры заднего вида авто

После этого необходимо завести проводку под центральную приборную панель, вдоль основной силовой магистрали. По завершении этапа следует установить декоративные пластиковые пороги на место.

Монитор

Чтобы подключить камеру заднего вида самому, необходимо правильно соединить проводку с разъемами на мониторе. Как правило, для этого используют деталь со RCA модулями. Для упрощения процесса компании стандартизируют свои изделия и окрашивают элементы в определенные цвета.

Регулировка

При правильном монтаже, после включения задней передачи, изображение с камеры автоматически попадает на подключенный монитор. Как правило, производители оснащают свои устройства виртуальной разметкой, которая помогает определять расстояние до препятствия.

Элемент окрашен в три цвета:

С такой сеткой проще проверить себя и правильно парковать транспортное средство.

Выводы

Камеры заднего обзора — необходимый элемент современной машины. Устройства стоят недорого и позволяют удобно маневрировать в условиях ограниченного пространства. Поэтому при загруженном городском трафике лучше установить камеру заднего вида на автомобиль, чтобы обезопасить себя и окружающих.

Еще одно преимущество такого устройства — возможность вовремя заметить внезапно появившееся препятствие на улице. К примеру, бросившуюся под машину кошку или маленького ребенка. Надеемся, что после прочтения вам стало понятно, как лучше самому установить камеру заднего вида на автомобиль.

Источник

Установка камеры заднего вида — цены в Москве

Можно ли доверять отзывам на ZOON?

⤷ Да! Каждый день мы фильтруем до 20 тыс. отзывов и удаляем найденные фейки и спам

На ZOON отображаются акции, проводимые в заведениях?

⤷ Да. На страницах заведений есть раздел «Акции», где можно узнать о доступных скидках и спецпредложениях.

Бывают ли в заведениях скидки для пользователей ZOON?

⤷ Да. Некоторые наши партнёры предоставляют скидки на свои услуги по промокоду для клиентов, пришедших с ZOON.

Источник

НАСТРОЙКА КАМЕРЫ ЗАДНЕГО ВИДА СВОИМИ РУКАМИ

Парковка задним ходом — одно из самых сложных упражнений во время экзамена на «права». Да и в обычной жизни начинающего автомобилиста. Помочь тут может только практика, чувство габаритов автомобиля или технический прогресс.

Первым помощником при движении задним ходом стали парктроники — ультразвуковые датчики, устанавливаемые в задний бампер и подающие звуковой сигнал в салон при опасном приближении к препятствию. Знаменитая фраза «Мадам паркуется по звуку» приобрела новый смысл. Но такой способ предупреждения лишь поможет понять, что вы критически близко к препятствию. Облегчить процесс движения и парковки задним ходом может визуальный контакт. И тут на помощь пришли камеры.

Миниатюрное устройство, которое установлено в задней части автомобиля и транслирующее картинку на монитор в салоне. Современные устройства имеют еще и динамические линии разметки, которые помогают определить нужный угол поворота руля для движения по оптимальной траектории.

В машинах премиального класса или дорогих комплектациях средних и бюджетных моделей такие камеры могут быть установлены с завода. Но что делать, если камеры нет в вашей комплектации? Ответ прост — установить самостоятельно или в сервисе.

Куда ставить камеру заднего вида

Вариантов глобально два — внутри салона под заднее стекло или снаружи. Первый вариант снимает массу проблем с загрязнением объектива. Но, во-первых, большинство выпускаемых камер ориентированы на наружную установку. Во-вторых могут возникнуть проблемы с углом наклона камеры, и, как следствие обзором. Для седанов и лифтбэков такой вариант вообще не подходит, так как багажник перекроет часть обзора и не даст точного понимания о расстоянии до препятствия. Поэтому основным вариантом, который используют и автопроизводители, является установка снаружи.

Какие бывают типы камер заднего вида

Интегрированная в рамку номерного знака

Врезная под фрезу (аналогично датчику парковки)

Врезная под шпильку с гайкой

В штатное место

Если ваша модель автомобиля в дорогих комплектациях имеет штатные камеры заднего вида, то с большой долей вероятности вы сможете найти не стороннюю, а родную камеру. Ставятся они, чаще всего, в плафон подсветки номерного знака или в ручку открывания багажника.

Куда выводить изображение с камеры заднего вида

С тем откуда получать картинку мы более-менее разобрались. Остался не менее важный вопрос, куда вывести картинку.

Подсоединение камеры заднего вида к проводке автомобиля

Наверное самая сложная часть работ по установке камеры. Устройство нужно запитать от бортовой сети, а провода, по которым идет видеосигнал, проложить через весь салон к передней панели.

Самый очевидный и традиционный способ питания камеры заднего вида — от «плюсового» провода фонарей заднего хода. Камера при этом будет включаться только при движении назад, что логично. На всякий случай уточним, что «землю» лучше брать рядом, чтобы не создавать дополнительной разности потенциалов.

Есть вариант и постоянного питания камеры, когда включение заднего хода только активирует отображение картинки на экране, но такой способ представляется менее оптимальным.

Далее, от камеры к экрану или головному устройству мультимедийного комплекса или внешнему экрану необходимо протянуть два провода. Один коаксиальный, по которому пойдет собственно видеосигнал, второй активационный.

Для чего необходим второй провод? Дело в том, что большинство комплексов активируют видеовход, и, соответственно начинают показывать с него картинку, только в том случае, если на дополнительный контакт поступило напряжение, говорящее о том, что устройство, передающее сигнал — активно. Это бывает полезно в том случае, если вы, например, решили запитать камеру на постоянной основе, а не от фонарей заднего хода. Есть устройства, которым достаточно только наличия видеосигнала, и они сразу переключаются на показ картинки с камеры при ее включении. Какое именно оборудование у вас — необходимо уточнить по инструкции.

Подводные камни при установке камеры заднего вида

Напряжение питания камеры

Камеры имеют разные стандарты напряжения. Они бываю 12, 9, 6 и даже 3,3 вольта. При заказе уточните от какого именно напряжения питается ваша камера и есть ли в комплекте преобразователь.

Влагозащита камеры

От обычных атмосферных явлений вроде пыли и дождя почти все камеры защищены неплохо. Но уровня герметичности не хватит, чтобы противостоять струе воды из автомойки. Попадание воды внутрь корпуса камеры чревато как минимум запотеванием объектива, как максимум замыканием. Выход только один — просить мыть место установки камеры с расстояния 2-3 метра.

Необходимость смены прошивки

Если для вашей модели есть штатные камеры заднего вида, и мультимедийный комплекс позволяет подключить ее без проблем, сложность может крыться в прошивке. Для моделей с камерами, устанавливаемыми на заводе она может отличаться. Хорошо если дело ограничиться компанием в сервисном меню. Бывают варианты, когда приходится перепрошивать мультимедийную систему целиком. И тут нужно быть аккуратным. Найти родные прошивки не так просто, а любая ошибка в процессе смены софта может превратить современный комплекс в бесполезный элемент интерьера.

Несоответствие видеостандарта

Видеосигналы имеют несколько стандартов кодировки. Если ваша камера выдает один, а отображающее устройство настроено на другой, то картинка будет с помехами или вообще отсутствовать. В таком случае потребуется конвертер сигнала или перенастройка экрана.

Разрешение камеры

Как правило камеры заднего вида имеют небольшое разрешение. Для бюджетных моделей максимум 640 х 480 точек. Если выводить картинку на дисплей с большим количеством пикселей, то она будет «расплываться». К этому надо быть готовым.

Приветствую вас, дорогие читатели! Сейчас мы продолжим эксперименты по монтажу дополнительного оборудования в легковой автомобиль. А тема статьи будет звучать так: установка камеры заднего вида на авто своими руками.

Если говорить точнее, то мы будем устанавливать универсальную камеру, которая подходит для всех марок машин, на маленькое Kia Rio автора блога. Думаю, что данное направление будет интересно многих любителям комфорта за рулем.

Содержание статьи:

Преимущества и недостатки универсальной камеры заднего вида
Общий принцип работы камеры заднего вида для легкового авто
Вопрос пылевлагозащищенности камеры заднего вида для авто
Пример установки камеры заднего вида на машинку Kia Rio

Итак, сразу скажем о том, что наша камера не является модельной и ее можно поставить, при большом желании, даже на трактор. Второй момент, о котором обязательно нужно сказать, это то, что она не покупалась отдельно, а шла в комплекте с зеркалом на базе Android, о котором очень подробно

1. Самый простой вариант – это купить современную автомагнитолу с поддержкой камеры заднего вида (от 10000 до 30000 рублей):

И у вас не возникнет вопросов, почему в одном мести экран нормально срабатывает, а в другом мести давишь, а ему хоть бы хны.

По качеству могу утверждать, что подобные устройства достаточно надежные, у меня подобное устройство проработало 5 лет. При этом машина все время стояла на улице, на солнце, и проработало бы еще если бы не проблемы с камерой заднего вида.

Опыт работе с таким устройством рассмотрен в статье:
