Установка самосвальной платформы на грузовые авто

Установка самосвальной платформы на грузовые авто

Испытание на прочность

1. Самосвальный подрамник из жесткой профильной трубы.

2. Гидроцилиндр 4-х штоковый со сферическими опорами.

3. Гидрораспределитель с предохранительным и обратным клапаном для блокировки самопроизвольного опускания платформы.

4. Управление с кнопки в кабине.

5. Страховочный упор.

6. Насос с гидрораспределительным приводом.

8. Комплект РВД, с фитингами.

9. Комплект крепежных стремянок.

10. Инструкция по монтажу, прилагается.

11. Перед отправкой заказчику, записываем видео с готовым изделием.https://www.youtube.com/watch?v=KEQvERm1u_Y

Самосвальная установка полностью укомплектована,

дополнительно ничего приобретать не нужно.

Для монтажа необходимы болгарка и сварочный аппарат.

Продлен еще на год

Монтаж самосвальной установки в г. Боровск в Калужской области:

Грузоподъемность до 3.5 тонн 30 000 руб. Срок 3 дня.

Грузоподъемность до 4 тонн 35 000 руб. Срок 4 дня.

Обеспечим проживанием на период монтажа 1800 руб./сутки

Устанавливаем ящик под инструмент от 3000 руб.

Устанавливаем фаркоп от 5000 руб.

Изготавливаем дополнительное место под запасное колесо от 2000 руб.

Устанавливаем пневмо подвеску на грузовые и легковые авто эконом вариант от 19000 руб.

Вариант с компресором от 22000 руб.

Обшивка кузова оцинковкой от 5000 руб.

Обмен вашей ГАЗЕЛИ на уже оборудованную под САМОСВАЛ

Источник

Порядок установки грузовой самосвальной платформы ПСШ-0,9 на самоходное шасси Т-16М

Платформу ПСШ-0,9 [рис. 1] необходимо устанавливать на самоходное шасси Т-16М в следующем порядке:

1) – Укрепить на раме шасси на первое и третье отверстия (от передних колёс) кронштейны силовых цилиндров (3), установить на кронштейне силовые цилиндры (4) и присоединить шланги (1) к силовым цилиндрам и к штуцерам распределителя;

2) – Закрепить на переднем брусе рамы кронштейны (8) платформы, а на пятнадцатое и шестнадцатое отверстия планок рамы – задние опорные кронштейны (2);

3) – На кронштейны поставить кузов таким образом, чтобы скобы на дне рамы кузова свободно стали на круглые стержни, а отверстия в скобах стали ниже стержней;

4) – Присоединить головки штоков силовых цилиндров к шарниру на дне кузова;

5) – Вставить фиксирующие пальцы в отверстие в скобах на одну из трёх сторон в зависимости от того, в какую из них предполагается разгрузка.

Следует тщательно контролировать правильность монтажа фиксирующих пальцев и не устанавливать их по диагонали.

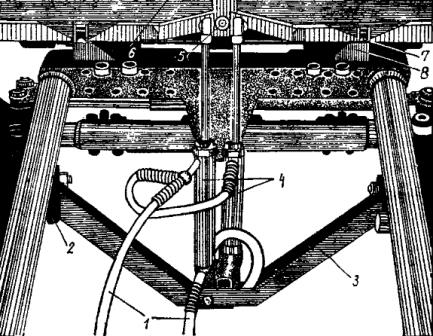

Рис. 1. Установка платформы самоходного шасси Т-16М.
