Фильтр питания AWM F-121 — устраняем помехи от регистратора, Часть 1…

Прошло уже больше года как я пользуюсь видео регистратором Gazer F525. И столько же времени, я ищу решение проблемы связанной с ним.

Вы не думайте, с видео регистатором все хорошо и дополнительный прикуриватель тоже работает исправно.

Проблема в зарядке к видео регистратору, а именно в помехах, которые она дает на радио. Только на радио, а не на всю магнитолу в целом.

Чтобы было понятно, я начну с начала.

Приборы в авто питаются от напряжения в 12 вольт, а вот видео регистратор от 5 вольт. И для того чтобы видео регистратор мог работать от бортовой сети автомобиля, с ним в комплекте идет преобразователь который преобразует 12 вольт в 5 вольт.

И именно этот преобразователь дает помехи и шумы на радио.

Получается, что когда работает видео регистратор, и включить радио, то услышим только треск и шум.

Если видео регистратор отключить, то радио начинает работает исправно и даже можно услышать голос диктора)))

Я пробовал разные решения данной проблемы. Искал разные автомобильные USB зарядки, но к сожалению ничего не помогало.

В интернете, очень мало информации на эту тему, и я нашел только два пути решения данной проблемы.

Скажу сразу, что ферритовые фильтры не помогли, поэтому ничего больше не оставалось, как попробовать второй вариант.

— установить фильтр питания для автомагнитолы.

Заказал фильтр в интернет магазине «Центр Автозвук».

Предварительно проконсультировался с менеджером. Сказали, что гарантии, на то что помехи исчезнут, они дать не могут, ведь это зависит от многих факторов.

Взвесив все «за» и «против», решил все же рискнуть. Тем более что цена не столь велика.

Фильтр питания для автомагнитолы AWM F-121 — 197 грн.

Сразу устанавливать фильтр я не стал. Решите прежде всего посмотреть, что там внутри.

Я конечно не электрик и в радиотехнике не слишком разбираюсь. Но на первый взгляд внутри все припаяно крепко и ничего нигде не болтается.

Если верить схеме, то подключение достаточно простое.

— красный провод — вход
— синий провод — выход
— черный провод — масса.

Обязательно перед началом установки фильтра — отключите аккумулятор!

Приступаем к установке.

— Снимаем рамку магнитолы

— Откручиваем 4 саморезы которые фиксируют магнитолу

Отключаем от нее антенну и основной разъем с проводами.

Сверху на нашей магнитоле есть наклейка со схемой подключения контактов, что значительно упрощает процесс подключения.

Синий и желтый разъемы не трогаем, это AUX и динамики соответственно.

Нам нужен большой черный разъем. К нему идет 5 проводов. Два верхних провода не трогаем, это CAN шина.

А вот три нижние провода (два красных и один коричнево-желтый) как раз те, что нам нужно.

Для удобства выполнения работ можно открутить центральную консоль, на которой держится магнитола. Она крепится на 8 саморезах.

— Берем толстый красный провод (+) и разрезаем его. Именно к нему мы будем подключать наш фильтр.

Делать скрутки или паять провода я не хотел, поэтому использовал специальные электрические клеммы. Они быстро монтируются и надежно фиксируют соединение.

— коричнево-желтый провод (-) резать не нужно. Для подключения можно использовать быстро монтажные клеммы. Или подключиться к штатной скрутки массы.

— проверяем наши соединения и изолируем их.

Данный фильтр хотя и имеет довольно массивную конструкцию, но он практически не занимает места за магнитолой. Ведь прячется в специальную нишу, справа под магнитолой.

— Подключаем нашу магнитолу и пробуем ее в работе.

Результат меня немного удивил. Не могу сказать, что фильтр не работает — наоборот, часть помех исчезла, но немного, где-то 20-25%.

Поэтому я решил еще раз разобрать фильтр и проверить его. И представьте мое удивление, когда я увидел, что внутри фильтра, китайцы наоборот припаяли провода входа и выхода!

Соответственно и схема подключения должна быть другой! А именно:

— синий провод — вход (In)
— красный провод — выход (Out)
— черный провод — масса.

Хорошо, что я не припаивал провода, и перебросить их на клеммах не составило хлопот.

Так, что имейте это в виду при подключении любой китайской техники!

Результат стал намного лучше. Помехи пропали в среднем где то на 50%. Есть даже такие радиостанции, на которых их вообще не слышно.

Отключать фильтр я не буду, пусть стоит. Ведь свою посильную лепту в подавлении шумов он вносит.

Но рекомендовать данный фильтр к установке на 100%, к сожалению я не могу!(((

Если кто-то знает еще какие-то способы, или имеет другие предложения, как можно убрать эти помехи — не стесняйтесь, высказывайте. Готов рассмотреть все варианты. Возможно вместе мы решим эту проблему…

Приятно когда руководство компании заботится о репутации своей торговой марки, и признает просчеты в процессе производства.

За, что им от меня лично — искренняя благодарность)))

Источник

Фильтр питания авто 16а 12v

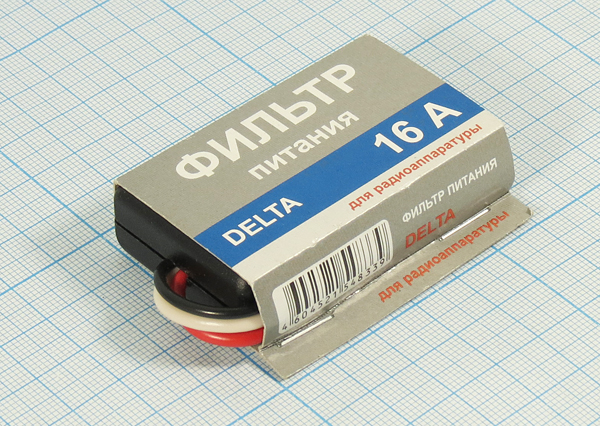

Помехи по питанию это проблема многих автомобилистов, желающих использовать оборудование связи в машине. Борются с ними разными способами :правильным подключением радиостанции к аккумулятору автомобиля или установкой ферритовых колец на провод питания. Но можно установить заводское изделие, называемый фильтр питания. Такой фильтр способен эффективно бороться с помехами, пролезающими по питанию в радиостанцию, работающую на прием или для автомагнитолы.
