Laser линзы для авто
Замена биксиноновых линз на лазерные biled линзы.
Всем привет.
Давно хотел себе отличный свет на свою малышку, каждый раз когда выезжал вечером думал, что пора заняться светом.
Написал всем известному Геннадию, и в этот же день заказал линзы, самый жир) Полностью доверился Геннадию( bondgt )
, даже не спросив что за линзы).
Через пару дней посылка со смайликом у меня.
накидывал переодически на машину фары, что бы контролировать горизонт при помощи лазерного уровня.
Вообщем склеев одну фару у меня просто кончились силы, так как уже было 6 утра, помчал домой спать.
Следующий день, лечу в гараж доделывать.
Аналогично разделившись и со второй фарой, начал собирать морду.
Из трудностей, сложно подогнать линзы к маске в идиал и без зазора, но у меня получилось ( фото приложу) линзы стали близко к маске, но они смещены немного, получилось как будто косоглазие))) Не знаю почему так вышло, но исправить у меня не получилось)))
Потом сложно склееть новое стекло, если будете делать сами покупайте зажимы, что бы прижать сразу стекло, будет на много легче.
Вообщем все собрав, настроил свет рулеткой по всем правилам, выезжаю из гаража уже темно, и … Эффекта вау не произошло, заглушил, прибрал в гараже, снова завожу еду домой и тут вау наступил)
свет широкий, яркий, без засветов, единственное не нравится на галочке желтизна и сама галка фигурная. А так свет пушка, поехал прокатился, всех пересвечивает на дороге, не слепит.
Для встречных водителей свет желтый, на дороге свет чисто белый.
Вообщем отвечу на вопрос свой же, оно того стоит? Однозначно Да.
Хочу отдельно выразить благодарность Геннадию.
Фоточек с города нет, так как очень сильно устал)
Всем добра и позитива.
Установка модулей Aozoom bi-led+laser в F30
Всем привет. Давно ничего не писал, решил исправиться))
По моему мнению, на данный момент, я всё таки нашёл достойный свет для своей трёшки. Возможно в будущем я изменю своё мнение, но пока что более достойного кандидата нет. Особенно когда ценник соответствует качеству модулей.
Итак, что мы имеем:
— Aozoom Laser собраны из Японских комплектующих и это один из главных жирных плюсов.
— Имеют интеллектуальную защиту от перегревов
-Также в одних из немногих китайских модулей реализована вежливая подсветка дорожных знаков (это то, чего мне очень не хватает в других модулях китайского производства)
— Имеют встроенный драйвер питания, что в свою очередь упрощает подключение (без нагромождения отдельными блоками и проводкой)
— Лазерный модуль освещает дорогу на 850м (это то, что очень необходимо для быстрой тачки)
— Имеет крепление Hella 3, что в будущем упрощает замену (если потребуется) на другие модули с таким же креплением.
Ну и плюс ко всему, так как я занимаюсь автосветом уже достаточно плотно, а это новинка 2020 года, я решил протестировать модули на собственном авто, чтобы делиться впечатлениями от света не из 3х рук)
Понятное дело, что у меня есть ребята, которые могли бы мне установить данные модули в авто за рабочий день, но я решил всё делать самостоятельно по нескольким причинам:
— не хотелось отвлекать мастеров от текущей работы
— практика в установке тоже важна, чтоб не потерять навыки
— в процессе установки я вымываю каждую деталь. Подкапотное пространство после снятия бампера лучше мыть неспеша.
— сам процесс установки доставляет эстетическое удовольствие.
На всё у меня ушло 3 дня с перерывами на покушать и поспать. Работал не спеша с 9 до 18
Итак, как это делаю я:
Весь процесс по снятию навесного и снятия фар не вижу смысла подробно описывать, поскольку и так это всё можно без проблем найти на просторах интернета, а вот что касается установки самих модулей думаю будет достаточно занятным.
Снимаем бампер с авто, снимаем фары.
Стёкла фар у меня новые, и вклеены на теропластичный герметик, поэтому просто грею шов и разъединяю корпуса и стёкла фар.
— Снимаю рамку крепления вместе с биксеноновой линзой.
— Откручиваю линзу с рамки. Рамка остаётся в руках
Поскольку крепления старой линзы и новой прилично отличаются, скручиваю линзу с модуля и примеряю на место установки.
Делаю отметки маркером под углубления болтов и беру в руки следующий инструмент по работе с пластиком)))
Делаем углубления под болты крепления линзы к корпусу, чтоб была возможность приложить непосредственно рамку нового модуля и сделать такие же отметки маркером
Далее всё по такой же схеме, подставляем, отмечаем и дорабатываем паяльником.
Ещё один аргумент в пользу паяльника, а не, например, дремеля — это то, что заводская рамка имеет ячеистую структуру, и если просто срезать часть пластика, то теряется жесткость конструкции. Когда доработка производится паяльником, жидкий пластик стекает в ячейки тем самым упрочняя жесткость конструкции.
Теперь можно прикрутить линзу обратно к корпусу и приложить её к рамке для дальнейших доработок.
Линию горизонта можно выставлять по отверстиям крепления старого модуля ZKW
Дорабатываю и снова примерка
В итоге необходимо углубить модуль так, чтобы вылет совпадал со старым, и маска одевалась не цепляя рамку!
Смотрим, чтоб линза нового модуля была чётко по центру окружности рамки
Лазерные фары: современные автомобильные технологии и перспективы тюнинга
Еще каких-то 15 лет назад ксеноновые фары, работающие по технологии HID (High Intensity Discharge) xenon — разряда высокой интенсивности в колбе с ксеноном — устанавливались исключительно в премиальных авто представительского класса. Сегодня же, обзавестись подобной оптикой, включая усовершенствованные модели с механизмом переключения дальности света — так называемым, биксеноном — может владелец практически любого авто. Технологии стали доступнее, а комплект источников света — значительно дешевле.
Но прогресс не стоит на месте, и вот уже в серийных авто (опять же, пока премиального класса) появилась новая перспективная оптика — лазерные фары. Их принцип действия, какие существуют технологии у различных разработчиков, а также самый главные вопросы — когда вся эта красота подешевеет, и можно ли будет устанавливать подобные источники света в штатные места рядовых автомобилей — давайте и разберем.
Как это работает
По большому счету, правы инженеры Phillips (а оптикой различных поколений от этого известного производителя оснащен каждый третий автомобиль в мире), когда заявляют, что чисто лазерной оптики на сегодня не существует. То есть такой, в конструкции которой лазерный элемент выступал бы в качестве источника света.
Конечно, есть подобные лучи, видимые глазу и работающие в соответствующем спектре и с соответствующей длиной волны — помните, как в старом советском фильме “Гиперболоид инженера Гарина”. Но что касается современной автомобильной оптики последнего поколения, то в ней лазерные диоды играют роль не источника света, а источника энергии.

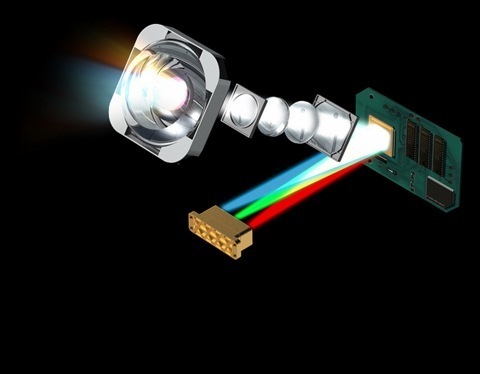

Упрощенно, принцип действия сводится к следующему. Однонаправленный (когерентный) лазерный луч, испускаемый светодиодом, с помощью комбинации зеркал и отражателей концентрируется на линзе, покрытой флуоресцентным составом.
Который, в свою очередь, поглощая энергию лазерного луча, интенсивно испускает фотоны — их мы видим в виде белого свечения.
Но кратная яркость и дальность освещения (у лазер-светодиодных фар она достигает 600 метров, у нынешних тиражных диодных, для сравнения, не превышает 300 метров) — далеко не главный параметр перспективной оптики. Многофункциональность такой фары — вот основной момент, за который владельцы эксклюзивных авто готовы выложить до 15 тысяч евро сверх базовой цены. Давайте посмотрим, что сегодня уже предлагают рынок и производители
Лазерная оптика в серийных авто
Первыми “иноваторами” в области лазерной оптики стали, конечно же, мейджоры — Ауди включила свои новейшие фары, сделанные по технологии Matrix Laser, в состав стандартного оборудования для мощного спорткара R8 LMX еще в 2014 году. И тогда же BMW предложила в качестве опции собственную эксклюзивную технологию Iconic Ligths для уже серийного футур-мобиля BMW i8. В этом году лазерной оптикой обзавелся и флагман баварских моторов — представительский BMW 7-ой серии.
Концерн Ауди начал разработку своих фар еще в 2012 году, объединив усилия с Bosch, OSRAM Licht AG и Институтом технологии Карлсруэ. Установив первый тиражный модуль на каждом из 99 выпущенных R8 два года назад, сегодня лаборатория Audi работает над следующим этапом — заменой всех LED-элементов в концепции Matrix Laser тысячами микрозеркал:
Фактически разбивая на пиксели отраженный лазерный луч, система этих микрозеркал, способных совершать до 5000 наклонов в секунду, дает просто огромные возможности “игры” со головным светом. Хотите — затемняйте область приближающейся встречной машины. Хотите — проецируйте на асфальт габариты автомобиля для уверенного прохождения узких мест и тоннелей. Или предупреждающие надписи на асфальте перед пешеходами, когда вы вдруг выныриваете из-за угла. Умная математика сделает за водителя все. И это при том, что по своим характеристикам яркость лазерных фар уже вплотную приближается к дневному свету — 5500 К против 6000 К, а максимальная дальность достигает 600 метров.
Что касается прямого конкурента — концерна BMW, то в реализации лазерных фар для нынешней линейки 7-ой серии, инженеры остановились пока на концепции совмещения лазерного модуля с матрицей из LED-источников последнего поколения. Что интересно, этот модуль — так же, как и для Audi — разработан OSRAM Licht AG.
Смотрится, конечно, очень красиво — баварцы, похоже, сумели найти лучший на сегодня дизайн фар головного освещения:
Но по сути конструкции модуля — ничего не изменилось с 2014 года. Все те же три лазерных диода с фосфорной накачкой мощностью 1,6 Вт каждый, система отражателей и линза с флуоресцентным составом. Плюс комплект осрамовских светодиодов для постоянного ближнего света, поворотников, адаптивного света и так далее. Характеристики почти такие же, что и Ауди — глубина до 600 метров и температура до 6000 К.
Ну а что же лидер Большой тройки? Mersedes в этой гонке лазерных технологий пока решил не участвовать, сконцентрировавшись на разработке матричных LED-фар, увеличив количество светодиодов в моделях уже 2017 года до 84. Индивидуальная настройка всей матрицы позволяет расширить до предела функциональные возможности головного света плюс использовать практически безграничные комбинации цветопередачи.
LightsLAB.ru
WhatsApp Viber +7-925-132-8085
E-mail: info@lightslab.ru
Наша страница на DRIVE2:
Комментарии 14
Ауди были первыми в 2014 году. Хотя БМВ в 2011 году такие фары на концепте I8 показал и в 2014 году уже на серийной I8 опуионально предлагал. Когда у Ауди они стояли на несерийном гоночном болиде. Классаная инфа! Прям первые спустя три года, после минус первых или нулевых?
На каком гоночном болиде? R8 LMX это вполне серийная машина, версия, выпущенная в честь победы в Ле-Мане. Концепт концептом, но в серию BMW пошла уже после R8 LMX. Так что фактически, технически, именно Ауди стал первым серийным авто с такими фарами. А Вы уж, прежде чем слюной брызгать почем зря, загуглили бы хотя бы что за Ауди имеет в виду автор.
Вы, прежде чем слюной брызгать, вникайте в суть вопроса. БМВ представила концепт I8 с лазерными фарами в 2011 году, в 2014 году уже серийные машины с лазерными фарами пошли к клиенту. Первая машина с лазерными фарами у ауди — гоночный болид R18 E-Tron, а первая серийная машина — R8 LMX. Так вот R8 вышла в продажу после I8 от БМВ. Идите проверяйте информацию. И гуглите про Е-Трон, когда он выкатился. На нём лазерка была раньше, чем на R8, но позже, чем на I8. Напоминаю, БМВ выкатила концепт I8 с лазерками в 2011 году. До 2011 года на какой модели/концепте от Ауди были лазерные фары? Я, конечно, понимаю отбитость фанатов ауди и хорошую работу маркетологов их же. Но маразмом болеть не надо. Официально о разработке лазерных фар обе фирмы заявили в одно время примерно и нет инфы кто первый заявил. Но на машину лазерки первыми поставила БМВ и на первую серийную машину так же от БМВ лазерки поехали. Теперь жду что там предлагалась у Ауди в 2011 году.
Ну и вот пруф, что бы не было вопросов. Ауди преуспела только в своих дебютных высказываниях. Лучше бы на деле показывали.
На каком гоночном болиде? R8 LMX это вполне серийная машина, версия, выпущенная в честь победы в Ле-Мане. Концепт концептом, но в серию BMW пошла уже после R8 LMX. Так что фактически, технически, именно Ауди стал первым серийным авто с такими фарами. А Вы уж, прежде чем слюной брызгать почем зря, загуглили бы хотя бы что за Ауди имеет в виду автор.
Самое ржачное, как Ауди чешет про первенство и передовые технологии в светотехнике. А фанаты хавают. Но люди же не все глупые и не все забанены в гугле.
1986 год — Впервые в мире линзованная галогенная фара — БМВ Е32.
1991 год — Впервые в мире ксеноновая фара — БМВ Е32
1992 год — впервые в мире диоды в светотехнике — стоп сигналы на БМВ 3 серии Кабрио (Америка)
2001 год — диодные стоп сигналы БМВ Е46
2001 год — ангельские глазки БМВ Е39, задавшие тон стайлингу любых современных фар. С этого времени фары стали не просто элементом функционала, а так же подчеркивают харизму авто.
2004 год — ходовые огни диодные на Ауди А8 (ну наконец-то, хоть и не первые кто применил диод в светотехнике)
2006 год — полностью диодные фары Лексус 600h (ауди заявляет, что первыми были её R8, там же и Мерседес спорит с ними в этом направлении)
2011 год первые лазерные фары на концепте БМВ I8 (не серийная машина)
2014 год первая серийная машина с лазерными фарами БМВ I8, раньше, чем R8 LMX.
Я смотрю у ауди с технологиями всё ок, передовые технологии в виде линзованной фары 1986 года нормально используют по сей день. Ну а всё же, в 2011 году какая ауди с лазерной фарой была? М? Хотя даже в этой статье говорится, что Ауди только в 2012 году начали разработку. А у БМВ на год раньше уже был концепт с такими фарами. Забавно? Эти все вскукареки про передовые технологии Ауди мне напоминают ПЕРВЫЕ В МИРЕ ПАРКТРОНИКИ мерседеса W140 в 1995 году. Хотя их придумал немец Брухманн в 70ые, уже в 80ые их Тойота ставила на короллу и другие модели. В 1991 году БМВ на 7 серию (Е32) ставила вкруг и на 5 серию сзади (Е34) и на 3 серии (Е36) сзади. В 1992 году ауди так же ставила парктроники на свои модели Фау 8 (V8). Но первыми были S класс в 1995 году. Браво.
НОВЫЕ ЛАЗЕРНЫЕ ФАРЫ «убийцы КСЕНОНА и ДИОДОВ
Решил с Вами поделиться информацией,
тема далеко не новая для тех кто интересуется.
Специалисты считают, что внедрение еще более экономичных и эффективных лазерных диодов станет следующим шагом в развитии автомобильной светотехники и в дальнейшем заменит ксеноновые лампы и существующие светодиоды.
Первым фары с лазерными диодами получил серийный гибридный спорткар BMW i8, который должен появиться в продаже в ближайшее время.
В чем же заключаются преимущества лазерного освещения? Все дело в специфических свойствах данного вида освещения, в корне отличающихся от солнечного света и разных видов искусственного. Благодаря тому что лазерное излучение монохромно и когерентно (волны имеют одинаковую длину и постоянную разность фаз), оно обеспечивает почти параллельный пучок света с интенсивностью в 1000 раз выше диодного. Таким образом, лазерные диоды производят световой поток 170 люменов на один ватт потребляемой мощности, тогда как обычные светодиоды — 100 люмен. Чтобы изначально производимый диодами голубоватый луч лазерного света был безопасен для других участников движения, его преобразуют в приятное для глаз человека яркое белое свечение посредством флюоресцентного материала.
Использование лазерных диодов в светотехнике принесет существенную экономию будущим моделям, поскольку энергопотребление у лазерных фар вдвое меньше, чем у диодных. Еще одним существенным преимуществом новой светотехники является ее компактность. При размере порядка 10 микрон (в 100 раз меньше ныне используемых светодиодов) лазерные диоды позволяют сделать автомобильные фары миниатюрнее без потери эффективности. Скорее всего, в будущем размеры головной оптики будут гораздо компактнее. И при этом они смогут сделать обычные фары не такими глубокими, а также наверняка воспользуются возможностью вписывать светотехнику в разнообразные дизайны. Каждый светящийся элемент будет в сотни раз более миниатюрным, нежели светодиодная ячейка, что открывает совершенно новые возможности для их интеграции в автомобиль. Кто знает, что придет в голову дизайнерам? Может, вдесятеро меньшие фары, или превращение их в единую узкую полосу вдоль капота? Тем более что использование новых фар позволит использовать все современные технологии, связанные с этой важной деталью автомобиля – такое, как вращение для адаптивной подсветки во время поворотов, антиослепляющие и другие решения.
Некоторые читатели, одаренные богатым воображением, могут представить себе стильный новый авто, мчащийся по трассе и лазерами испепеляющий препятствия впереди… По счастью, все далеко не столь грозно. Непосредственно лазерный луч и не будет попадать на дорогу: он должен насыщать энергией флуоресцентный фосфорсодержащий материал внутри фары, который будет испускать белый свет, оптимальный для использования в условиях дорожного движения, достаточно яркий, но совершенно безопасный и для препятствий, и для других водителей и пешеходов. При том что энергопотребление фары будет более чем вдвое ниже, чем у обычной на светодиодах, яркость ее будет на много превосходящей сегодняшние аналоги.
Разработчики обещают, что мы увидим новинку в деле уже через год с небольшим – на серийных автомобилях, созданных на базе концепта BMW i8. Их производство уже началось в конце 2012г., так что ждать осталось точной китайской копии, за смешные деньги совсем не долго.
Информация собрана по частям с разных источников.
Друзья светите на дорогу, а не в глаза таких же как Вы водителей!
Фары ближайшего будущего: ксенон, светодиоды или лазер
Сейчас сложилась уникальная ситуация: на рынке есть автомобили с четырьмя разными технологиями головного света. Выясняем, какие лампы перспективнее и эффективнее — традиционные, ксеноновые, диодные или лазерные.
В нашей прошлой публикации мы проследили долгий путь автомобильного освещения от керосинок и ярких карбидных фонарей до привычных нам галогенных ламп с рассеивателями.
Но уже в 90-е годы стало понятно, куда двигаться дальше. А двигаться можно было в сторону снижения энергозатрат и повышения яркости. Ведь даже линзованная оптика с обычными лампами накаливания уже не отвечала современным требованиям. И тогда на борьбу с темнотой выдвинулись газоразрядные источники света, давно используемые в стационарном освещении.
Ксенон: мощно, сложно и дорого
В народе за такими фарами прочно закрепилось название «ксенон», хотя к ксеноновым дугоразрядным лампам, как это ни странно звучит, они отношения не имеют. Огромные мощности и удачный спектр при плохом КПД у дугоразрадных ламп оказались не нужны, а то, что мы привыкли называть «ксеноном» на самом деле является металлогалогенной лампой, внутри которой горит смесь газов. В ней иногда используется газ ксенон как один из ингредиентов, но зачастую обходятся и без него.
Эффективность такого решения более чем достаточная — 80–100 люменов на каждый ватт мощности, а спектр излучаемого света оказался одним из лучших и наиболее естественных. Для сравнения: обычная «галогенка» дает 13-15 люменов на ватт, газонаполненная — около 10, а обычная вакуумная — около 8.
Никакие другие типы газоразрядных ламп не смогли составить им конкуренции, даже натриевые лампы с отдачей до 200 люменов на ватт не прошли строгий отбор из-за ограниченного светового спектра. Их желтый свет мог не отражаться от некоторых поверхностей, и такие предметы казались бы темными, а с безопасностью на дороге не шутят.
Основных сложностей при внедрении газоразрядных ламп было две. Во-первых, для того чтобы зажечь дугу внутри колбы, требуется напряжение порядка 25–50 тысяч вольт. Во-вторых, внутри колбы светится весь объем газа, и этот свет надо очень четко направлять в нужную сторону.
Вторую проблему отлично решила прожекторая (линзованная) оптика, о кторой речь уже шла выше. Ну а развитие электроники успешно справилось с первой проблемой. В 1991 году компания Hella, кстати, начинавшая еще с выпуска ацетиленовых ламп, начала продавать первые комплекты серийного «ксенона» для машин. Это была очень недешевая опция для BMW 7-й серии в кузове E32.
В отличие от обычных ламп, которые запитаны непосредственно от бортовой электросети, «ксенон» питается через так называемый балласт или же блок розжига.
Как мы уже говорили, при старте газоразрядной нужен импульс напряжения в 25 тысяч вольт и выше, а после запуска необходимо точно выдерживать ток. Просто удержание напряжения бесполезно — лампа сильно меняет сопротивление с прогревом. Так что блок розжига — очень сложная и дорогая часть лампы, на нем лежит ответственность и за ее быстрый «поджиг», и за ее долговечность ( при колебаниях тока выгорают электроды внутри колбы, и лампа идет под замену).
Как мы уже говорили, газоразрядные (то есть «ксеноновые») фары очень эффективны и выдают 80–100 люменов на ватт. При стандартном 35-ваттном энергопотреблении такая лампа дает очень много света. Кроме того, она греется очень слабо и не имеет хрупкой нити накаливания, а значит, срок ее службы выше и она не боится вибраций.
Самые высокие значения КПД относятся к источникам очень «холодного» света со световой температурой выше 5 500 кельвинов — это характерное голубоватое свечение. Лампы с более комфортной для глаза световой температурой в 3 500 или 2 700 кельвинов имеют меньший КПД, но все равно между ними и обычными лампами накаливания пропасть в эффективности и мощности светового потока.
Обратная сторона всех этих плюсов — высокая стоимость оборудования, которую производителям пока не удалось «победить». Например, оригинальный блок розжига для Volvo S80 II обойдется в 14–17 тысяч, а для Volkswagen Passat B6 — в 17–18 тысяч. Причем более дешевые аналоги существуют далеко не всегда.
Не стоит забывать и про обязательный гидрокорректор уровня фар, который автоматически меняет «угол атаки» фар в зависимости от наклона кузова, чтобы не слепить встречных автомобилистов, проезжая неровности. А также про омыватель фар, без которого «ксенон» использовать нельзя, так как сквозь грязь сильные лучи «газоразрядного» света некорректно преломляются и светят в разные стороны. Все это не позволяет технологии стать массовой. На дешевые автомобили по-прежнему ставят обычные «галогенки».
